| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|

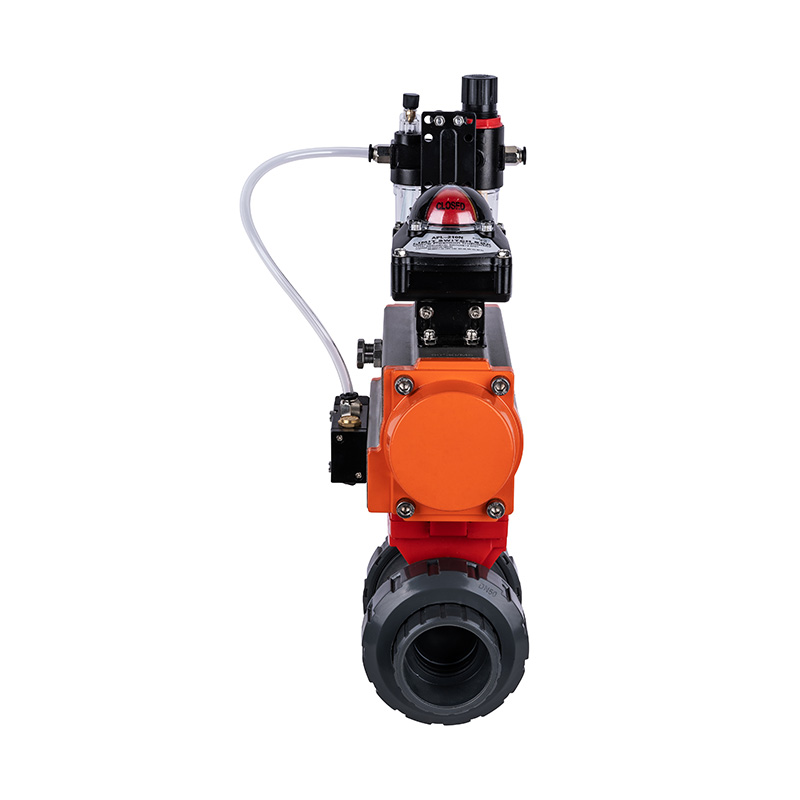

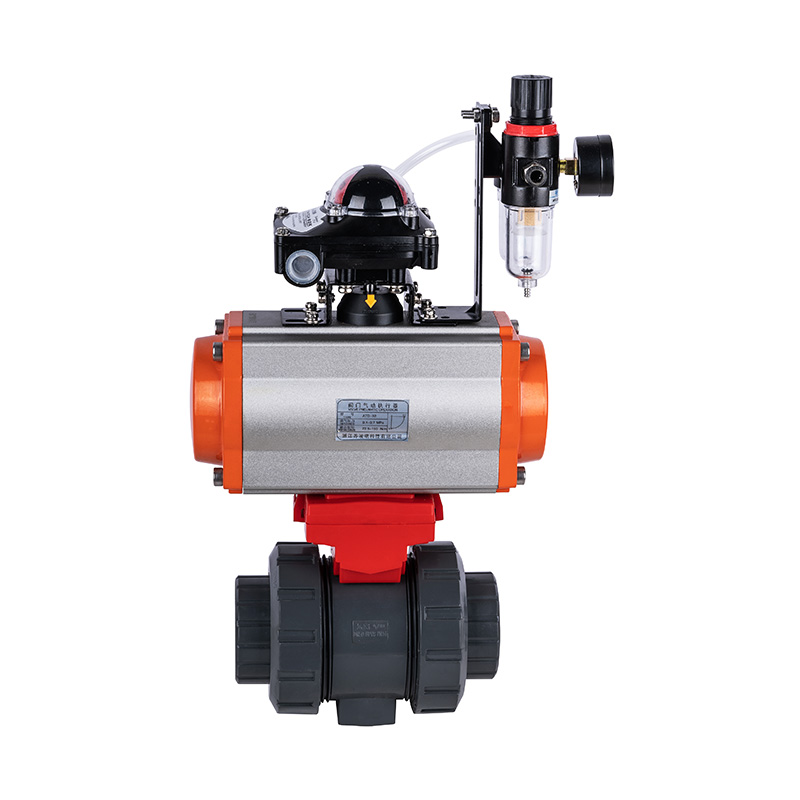

1．工程塑料系列球閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．PTFE墊座松緊可適度調整。
3．雙層O型圈提供雙重防漏保護。
4．外觀精致、表面光滑、加工精細、全流量設計。
5．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?

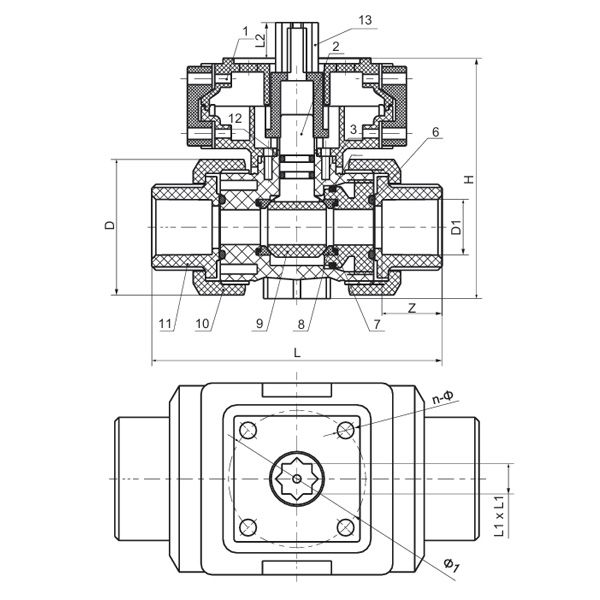

| 序號 |
零件名稱 |
材料 |
數量 |
| PVC-C |
PVC-U |
| 1 |
電/氣動支架 |
合金料 |
1 |
| 2 |
閥桿 |
PVC-C |
PVC-U |
1 |
| 3 |
閥體 |
PVC-C |
PVC-U |
2 |
| 4 |
密封座O型圈1 |
FPM |
EPDM |
1 |
| 5 |
密封座 |
PVC-C |
PVC-U |
1 |
| 6 |
密封座O型圈2 |
FPM |
EPDM |
2 |
| 7 |
密封座O型圈3 |
FPM |
EPDM |
2 |
| 8 |
密封四氟 |
PTFE |
PTFE |
2 |
| 9 |
球 |
PVC-C |
PVC-U |
1 |
| 10 |
庒帽 |
PVC-C |
PVC-U |
2 |
| 11 |
美標由任接頭 |
PVC-C |
PVC-U |
2 |
| 12 |
閥桿О型圏 |
FPM |
EPDM |
2 |
| 13 |
閥桿連接件 |
合金料 |
1 |
| 規格 |
D(mm) |
D1(mm) |
L(mm) |
Z(mm) |
H(mm) |
Φ1(mm) |
L1XL1(mm) |
L2(mm) |
n-Φ1(mm) |
| 1/2"(15) |
50 |
21.34 |
110 |
22.5 |
87.8 |
Φ50 |
11x11 |
13 |
4-Φ6.5 |
| 3/4"(20) |
58 |
26.67 |
126 |
25.5 |
97.5 |
Φ50 |
11x11 |
13 |
4-Φ6.5 |
| 1"(25) |
70 |
33.4 |
140 |
29 |
106.6 |
Φ50 |
11x11 |
13 |
4-Φ6.5 |
| 1?"(32) |
85 |
42.16 |
160 |
32 |
123.5 |
Φ50 |
14x14 |
17 |
4-Φ6.5 |
| 1?"(40) |
98 |
48.26 |
170 |
35 |
138.5 |
Φ50 |
14x14 |
17 |
4-Φ6.5 |
| 2"(50) |
124 |
60.32 |
190 |
38.5 |
163.5 |
Φ50 |
14x14 |
17 |
4-Φ6.5 |
| 2?"(65) |
135 |
73.02 |
230 |
45 |
191 |
Φ70 |
17x17 |
21 |
4-Φ9 |
| 3"(80) |
158 |
88.9 |
280 |
48 |
222.5 |
Φ70 |
17x17 |
21 |
4-Φ9 |
| 4"(100) |
192 |
114.3 |
340 |
57.5 |
261.5 |
Φ70 Φ102 |
22x22 |
21 |
4-Φ9 4-Φ11 |
