| 材料 |
?????? 介質溫度℃ |
材料 |
介質溫度℃ |
|
| 氯化聚氯乙烯(PVC-C) |
-20℃~+95℃ |
聚氯乙烯(PVC-U) |
-5℃~+45℃ |
| 增強聚丙烯(FRPP) |
-20℃~+120℃ |
均聚聚丙烯(PPH) |
-20℃~+110℃ |
| 聚偏二氟乙烯(PVDF) |
40℃~+150℃ |
|
|
1.抗化學性優越：使用溫度范圍廣﹣20℃—95℃，介質中重離子含量達超純水標準；衛生性能符合國家衛生標準要求；
2.具有優良的強度、韌性以及耐化學腐蝕性能；
3.耐用：優異的耐老化和抗紫外線性能，使正常使用壽命比其他管道系統均有很大的延長；
4.低熱傳導性能：約為鋼材的1/200；阻燃性能為自熄性；
5.輕便：重量輕，相當于鋼管1/5，銅管的1/6；
6.阻力小，流率高：管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力；
7.安裝簡易，成本低廉：可采用粘接、螺紋等方式連接，而簡便的是膠水連接。

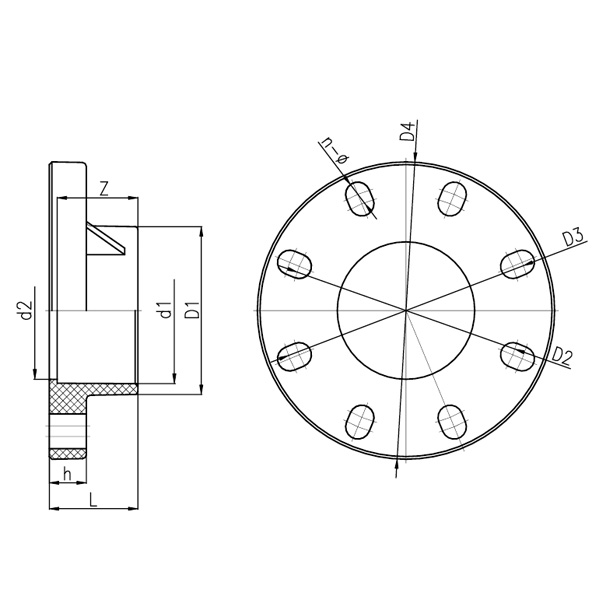

公稱直徑
DN |
D1 |
D2 |
D3 |
D4 |
d1 |
d2 |
L |
h |
Z |
n-? |
| 15 |
28 |
61 |
70 |
95 |
20 |
17 |
20 |
14 |
16 |
4-?15X20 |
| 20 |
32 |
70 |
75 |
105 |
25 |
22 |
23 |
16 |
19 |
4-?15X18 |
| 25 |
40 |
79 |
90 |
120 |
32 |
28 |
27 |
16 |
22 |
4-?16X22 |
| 32 |
50 |
89 |
100 |
140 |
40 |
36 |
31 |
17 |
26 |
4-?18X24 |
| 40 |
61 |
98 |
110 |
150 |
50 |
45 |
36 |
19 |
31 |
4-?18X25 |
| 50 |
75 |
120 |
125 |
165 |
63 |
58 |
43 |
21 |
38 |
4-?18X21 |
| 65 |
88 |
140 |
145 |
185 |
75 |
69 |
50 |
22 |
44 |
4-?18X21 |
| 80 |
105 |
150 |
160 |
200 |
90 |
84 |
57 |
25 |
51 |
8-?18X24 |
| 100 |
127 |
175 |
190.5 |
225 |
110 |
104 |
67 |
28 |
61 |
8-?18X26 |
| 125 |
161 |
210 |
216 |
250 |
140 |
134 |
82 |
30 |
76 |
8-?20X24 |
| 150 |
184 |
240 |
242 |
280 |
160 |
154 |
92 |
30 |
86 |
8-?23X24 |
