定制低噪音加氣水系列連接噴射泵塑料FRPP/RPP噴射水泵用于水和化學工業
品牌名稱：KXPV
產地：浙江.寧波
應用：水處理解決方案，化工
結構：噴射泵
出口尺寸：定制
材質：FRPP
顏色：綠色
電壓：定制
電源：電動
壓力：高壓
產品名稱：噴射泵
特點：低噪音
尺寸：FRPP-25-20/FRPP-80-500
交貨時間：7天
較小起訂量：1 件
用途：工業
供應能力：10000 件/月
| 應用溫度范圍表 |
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||

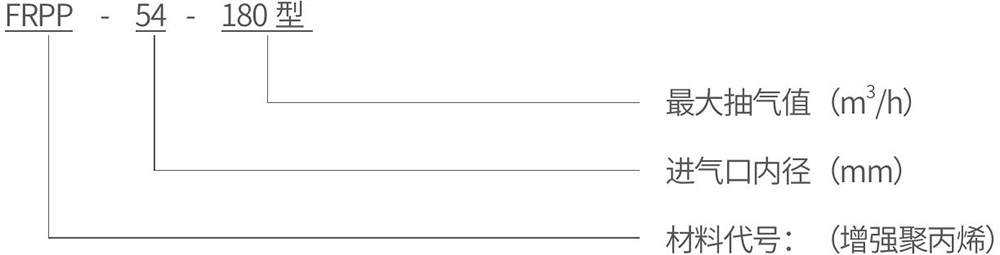

| 型號說明 |

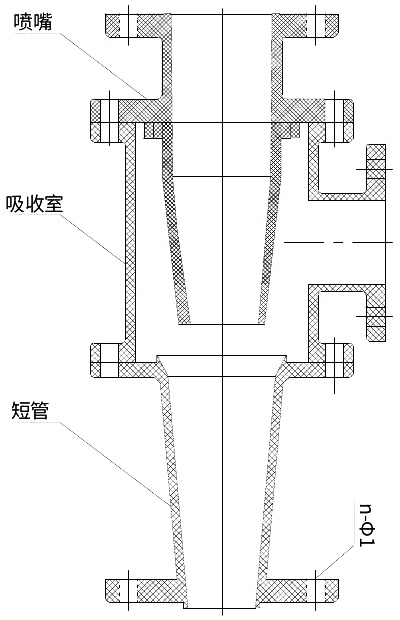

| 零件材質表 |
|
件號 |
名稱 |
材質? |
|
1 |
進口法蘭 |
FRPP,PVDF |
|
2 |
密封圈 |
EPDM,FPM |
|
3 |
密封圈 |
EPDM,FPM |
|
4 |
出口法蘭 |
FRPP,PVDF |
|
5 |
注液蓋 |
FRPP,PVDF |
|
6 |
密封膠片 |
EPDM,FPM |
|
7 |
密封圈 |
EPDM,FPM |
|
8 |
冷卻蓋 |
FRPP,PVDF |
|
9 |
冷卻水嘴 |
鋼 |
?
| 應用范圍及特點 |
凱鑫牌系列水噴射真空泵是采用增強聚丙烯塑料一次注塑成型，具有機械強度高、耐腐蝕性能強、表面光潔、結構簡單、體積小的優點，在目前同類型產品中，有真空度高的特點，是取代 SZ 型水環式泵和 W 型往復式真空泵的理想產品。
該泵可抽腐蝕性氣體溫度在 150℃內，可與蒸汽噴射泵串聯使用，真空度更高，廣泛應用化工、制藥、紡織、食品、釀造、冶金、環保等行業，主要應用真空吸收、真空過濾、真空濃縮、真空干燥、真空傳輸、真空除氧、真空增氧等工藝。本廠可提供立臥式成套機組。用戶還可選用本廠生產的耐腐蝕泵、止回閥、管道等系列配套產品。
| FRPP |

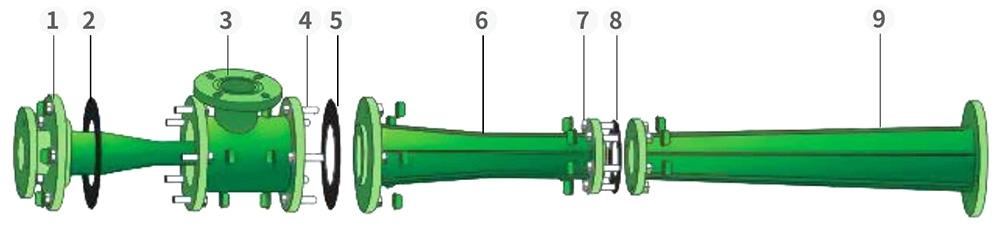

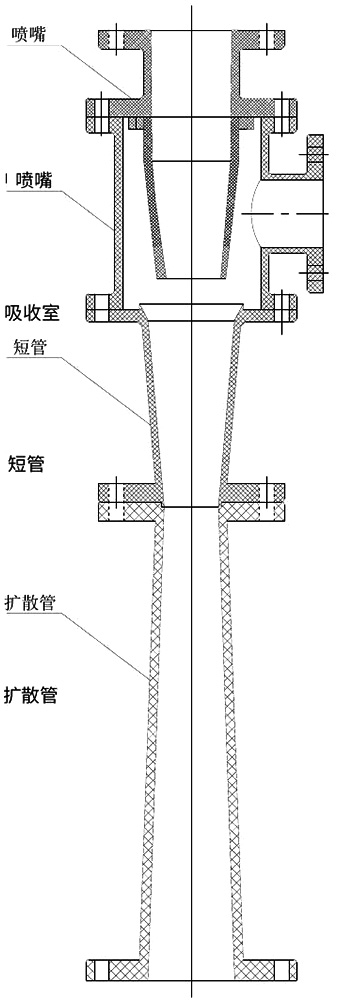

水噴射真空泵裝配明細圖
| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
噴嘴 |
FRPP,PVDF |
|
2 |
橡膠塾片 |
EPDM,FPM |
|
3 |
吸收室 |
FRPP,PVDF |
|
4 |
六角螺栓及螺母 |
鋼 |
|
5 |
橡膠塾片 |
EPDM,FPM |
|
6 |
二級長噴嘴 |
FRPP,PVDF |
|
7 |
六角螺栓及螺母 |
鋼 |
|
8 |
橡膠塾片 |
EPDM,FPM |
|
9 |
擴散管 |
FRPP,PVDF |
| 成套型號規格及技術參數 |
| 型號 | 極限真空度 Mpa |
保證真空度 Mpa |
較大抽氣值 （m3/h） |
配套離心泵功率 （kw） |
臥式機組外型尺寸長 X 寬 X 高 mm |
備注 |
| FRPP-25-20 | 0.0985 | 0.098 | 20 | 40FP(D)-20(1.5) | 800x600x800 | 注：極限真空度是根據當地 當時的大氣壓 X 本技術參數 的保證真空度。 |
| FRPP-32-30 | 0.0985 | 0.098 | 30 | 50FP(D)-22(2.2) | 800x700x800 | |
| FRPP-40-60 | 0.098 | 0.097 | 60 | 40FP(D)-25(3) | 1500x900x1150 | |
| FRPP-54-90 | 0.098 | 0.097 | 90 | 50FP(D)-28(4) | 1500x1000x1200 | |
| FRPP-54-110 | 0.0985 | 0.0975 | 110 | 80FP(D)-30(5.5) | 1500x1000x1200 | |
| FRPP-54-180 | 0.0993 | 0.098 | 180 | 80FP(D)-30(5.5) | 1800x1000x1250 | |
| FRPP-54-220 | 0.0996 | 0.0984 | 220 | 100FP(D)-32(15) | 1850x1000x1300 | |
| FRPP-65-280 | 0.0993 | 0.098 | 280 | 80FP(D)-32(7.5) | 1900x1000x1300 | |
| FRPP-65-360 | 0.0995 | 0.098 | 360 | 100FP(D)-32(11) | 2000x1200x1300 | |
| FRPP-80-500 | 0.0995 | 0.098 | 500 | 100FP(D)-32(15) | 2000x1200x1500 | |
| 蒸汽噴射泵 | 0.1 | 0.0996 | Idem | 汽水串聯于 180、280、360 配套，耗氣量 40kg/h 工作氣壓 0.3Mpa | ||
?
?
| FRPP |

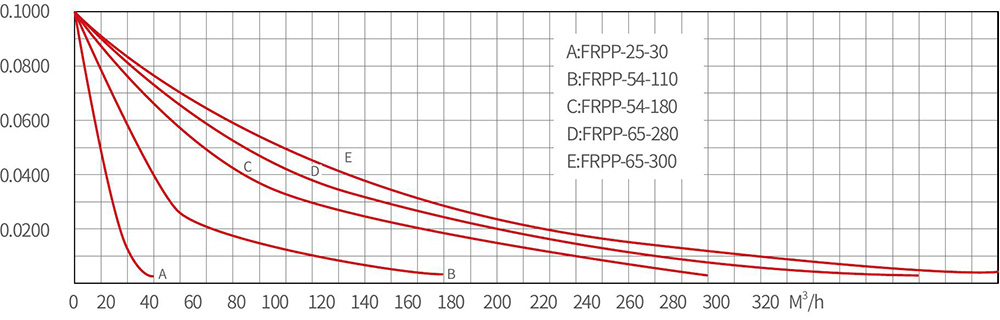

| FRPP 系列水噴射真空泵 實測參數性能曲線 |
真空度 Mpa
