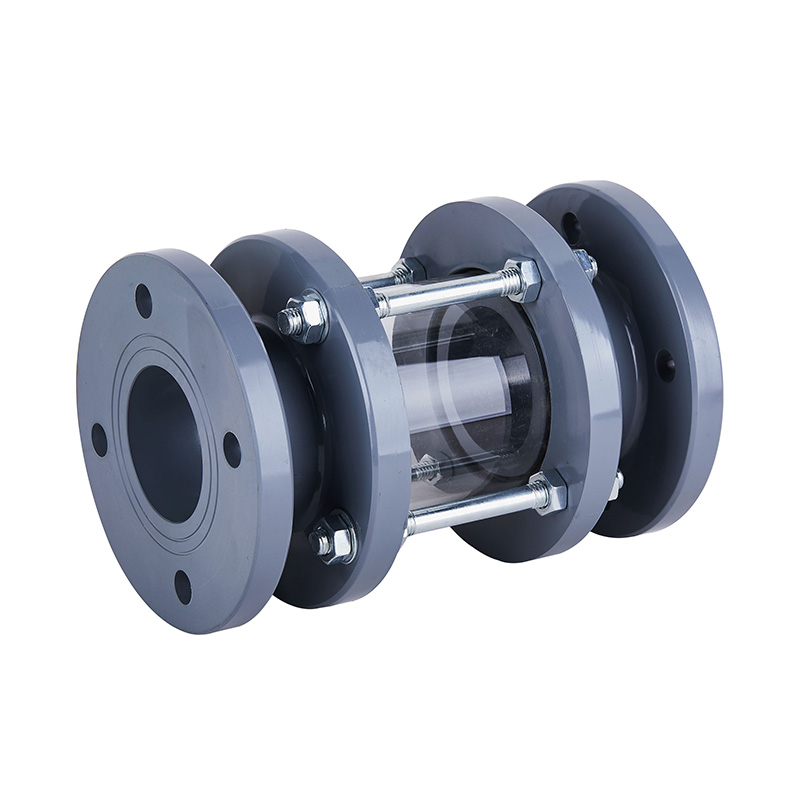

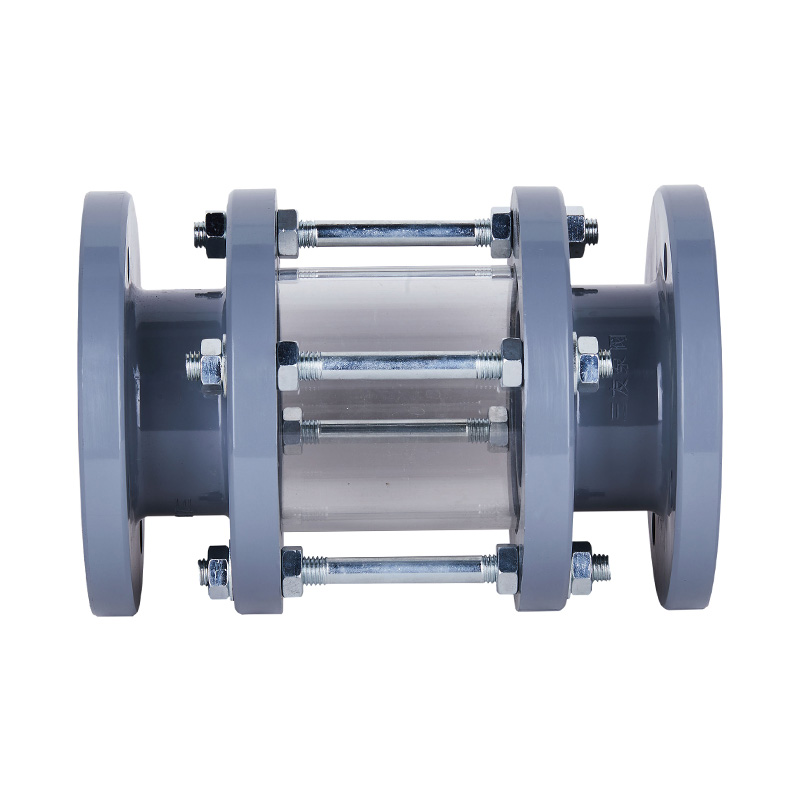

淺灰色 PVC-C 視鏡 DN15-200 異形高壓塑料油位法蘭視鏡 JIS DIN ANSI 標準
產地：浙江.寧波
品牌名稱：KXPV
材質：PVC-C
工藝：鍛造
顏色：淺灰色
連接方式：法蘭
形狀：減徑
頭部代碼：六角
產品名稱：視鏡
尺寸：DN15-200
交貨時間：7 天
較小起訂量：1 件
供應能力：10000 件/月
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.外型結構 緊湊美觀
2.本體重量輕容易安裝 ?
3.耐磨損、容易拆卸，維護簡單易行
4.采用硼硅酸鹽玻璃，耐腐蝕性強，應用范圍廣
適用于大部分惡劣的工作環境，并且使用壽命較長
?
| 零件材質表 |

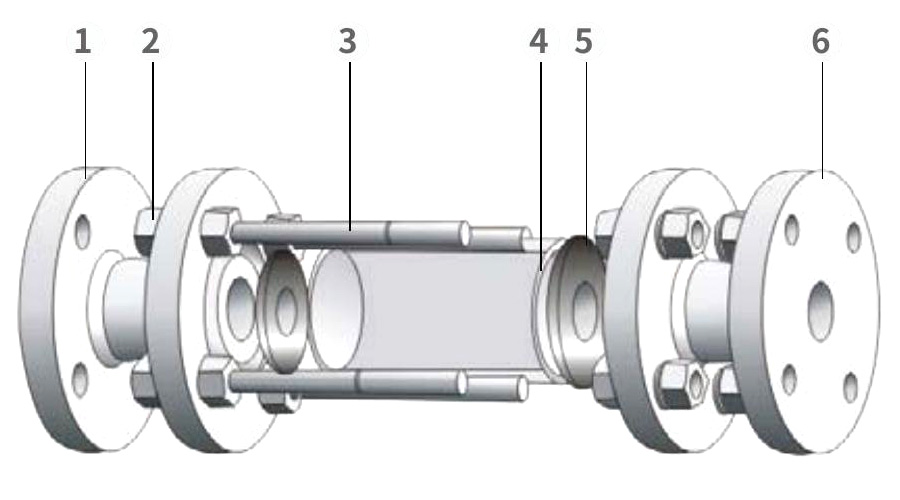

視鏡裝配明細圖
|
件號 |
名稱 |
材質 |
|
1 |
底座 |
FRPP,PVDF,PVC-C,PVC-U,PPH |
|
2 |
六角螺母 |
鋼 |
|
3 |
雙頭螺柱 |
鋼 |
|
4 |
玻璃 |
玻璃 |
|
5 |
墊圈 |
EPDM,FPM |
|
6 |
底座 |
FRPP,PVDF,PVC-C,PVC-U,PPH |

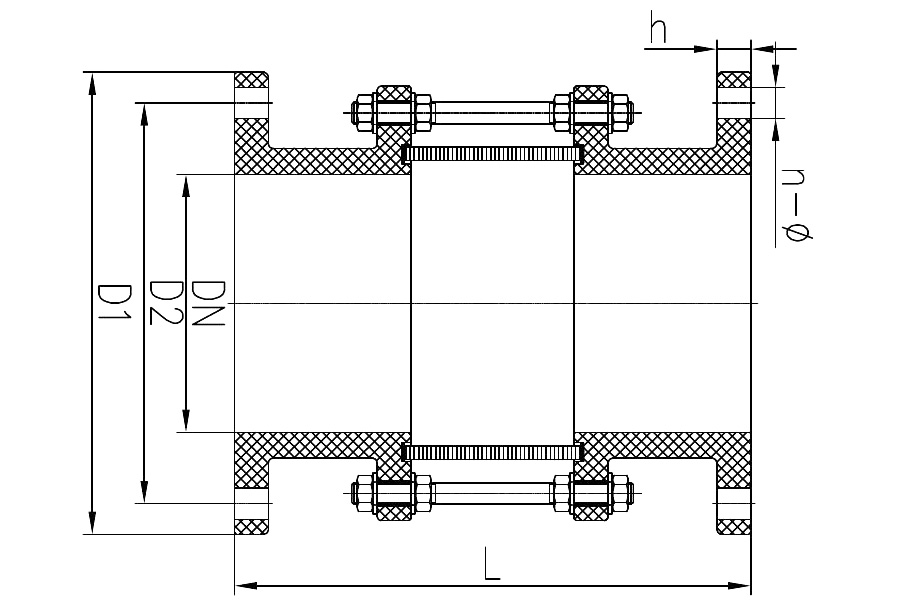

| 外形尺寸表 |
| ? 公稱直徑 ? DN(mm) |
D | d | L | b | n-Φ | ||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 25(1/2") | 115? | 85? | 90? | 79.4? | 240? | 14? | 4-Φ14 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 150? | 100? | 100? | 232? | 16? | 4-Φ18 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 150? | 110? | 105? | 98.4? | 232? | 16? | 4-Φ18 | 4-Φ19 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||
| 50(2") | 165? | 125? | 120? | 120.7? | 233? | 16? | 4-Φ18 | 4-19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 195? | 145? | 140? | 139.7? | 278? | 19? | 4-Φ18 | 4-19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195? | 160? | 150? | 152.4? | 278? | 20? | 8-Φ18 | 8-Φ19 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 100(4") | 220? | 180? | 175? | 190.5? | 310? | 21? | 8-Φ18 | 8-Φ19 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||
| 125(5") | 250? | 210? | 210? | 215.9? | 350? | 26? | 8-Φ18 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 285? | 240? | 240? | 241.3? | 385? | 26? | 8-Φ22 | 8-Φ23 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 340? | 295? | 298.5? | 400? | 30? | 8-Φ22 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 406? | 350? | 355? | 362? | 400? | 30? | 12-Φ22 | 12-Φ25 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 475? | 400? | 431.8? | 440? | 32? | 12-Φ22 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||
