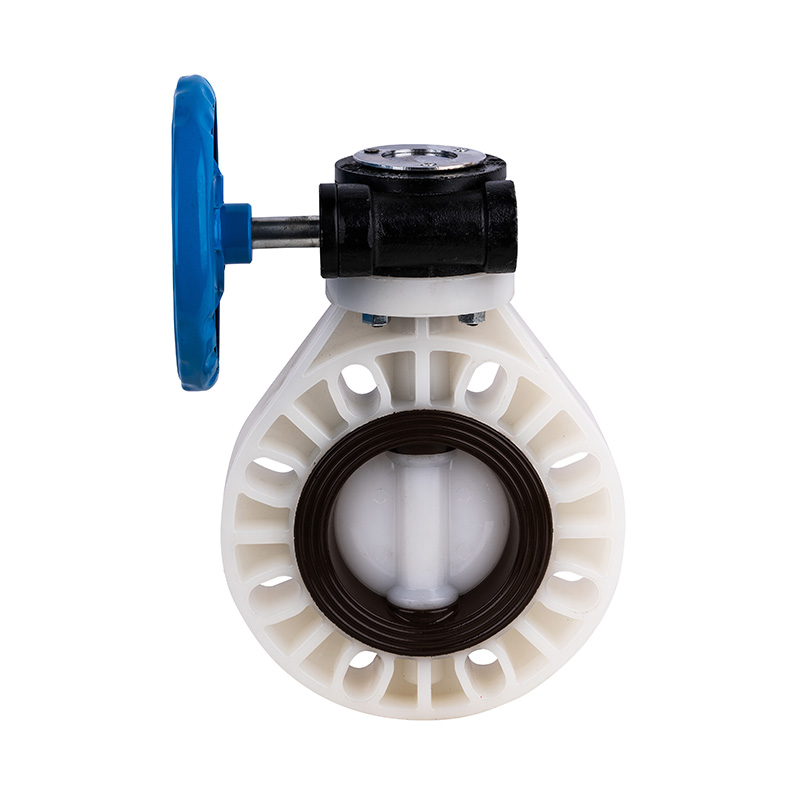

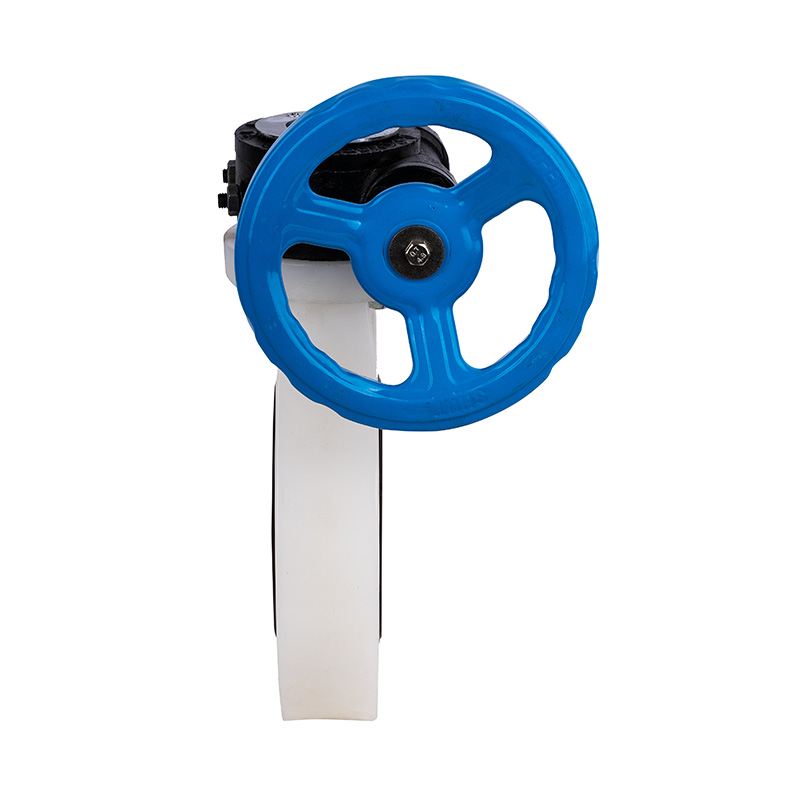

PVDF蝸輪式蝶閥手動中心密封軟密封DN40-1000工業和家用塑料杠桿手柄閥ANSI美標
駕駛模式：手動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
壓力等級：1.0Mpa（10bar）
工作溫度：-40~150°C
密封面材質：軟密封
應用：工業用途、水工業用途、
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN40-1000
產地：浙江.寧波
| 產品結構特點 |
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手輪 | 合金料 | 1 | ||||
| 2 | 蝸輪頭 | 合金料 | 1 | ||||
| 3 | 銷子 | 鋼 | 1 | ||||
| 4 | 螺帽罩 | FRPP | PPH | FRPP | 4 | ||
| 5 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 閥瓣 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 8 | 閥桿 | 鋼 | 1 | ||||
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 手輪 | 鑄鐵/合金料 | 1 | ||||
| 2 | 蝸輪頭 | 鑄鐵/合金料 | 1 | ||||
| 3 | 銷子 | 鋼 | 1 | ||||
| 4 | 閥桿 | 鋼 | 1 | ||||
| 5 | 閥體 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 6 | 閥瓣 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
| 7 | 密封橡膠 | FPM | EPDM | FPM | EPDM | 1 | |
| 8 | 螺帽罩 | FRPP | PVDF | PPH | FRPP | 4 | |
| 序號 | 零件名稱 | 材料 | 數量 |
| 1 | 手輪 | 鑄鐵 | 1 |
| 2 | 蝸輪頭 | 鑄鐵 | 1 |
| 3 | 銷子 | 鋼 | 1 |
| 4 | 閥桿 | 鋼 | 1 |
| 5 | 閥體 | FRPP | 1 |
| 6 | 閥瓣 | FRPP | 1 |
| 7 | 密封橡膠 | EPDM | 1 |
| 外形尺寸表 |
?
| 規格 | D1(mm) | D2(mm) | D3(mm) | D4(mm) | T(mm) | n-Φ(mm) |
| 1?"(40) | 148 | 96 | 110 | 41.5 | 39 | 4-Φ19*25 |
| 2"(50) | 162 | 108 | 125 | 48.5 | 43 | 4-Φ19*26 |
| 2?"(65) | 180 | 128 | 145 | 63 | 45 | 4-Φ19*26 |
| 3"(80) | 196 | 148 | 160 | 75.5 | 45 | 8-Φ19*24 |
| 4"(100) | 225 | 168 | 191 | 95 | 56.5 | 8-Φ19*29 |
| 5"(125) | 255 | 200 | 216 | 120 | 65 | 8-Φ23*31 |
| 6"(150) | 285 | 225 | 241 | 143.5 | 75 | 8-Φ23*31 |
| 8"(200) | 340 | 280 | 299 | 195 | 85 | 8-Φ23*32 JIS:12-Φ23*27 |
| 規格 | D1(mm) | D2(mm) | D3(mm) | D4(mm) | T(mm) | n-Φ(mm) |
| 10"(250) | 423 | 350 | 366 | 245.5 | 110 | 12-Φ23*32 |
| 12"(300) | 495 | 400 | 436 | 291.5 | 115 | 12-Φ23*32 |
| 14"(350) | 555 | 460 | 470 | 340 | 127 | 16-Φ22 12-Φ29 |
| 16"(400) | 607 | 515 | 540 | 399 | 140 | 16-Φ23*45 |
| 18"(450) | 645 | 565 | 583 | 446 | 150 | 20-Φ28.5 16-Φ34.5 |
| 20"(500) | 708 | 615 | 640 | 494 | 150 | 20-Φ26*41 |
| 24"(600) | 820 | 725 | 750 | 570 | 170 | 20-Φ35*47 |
