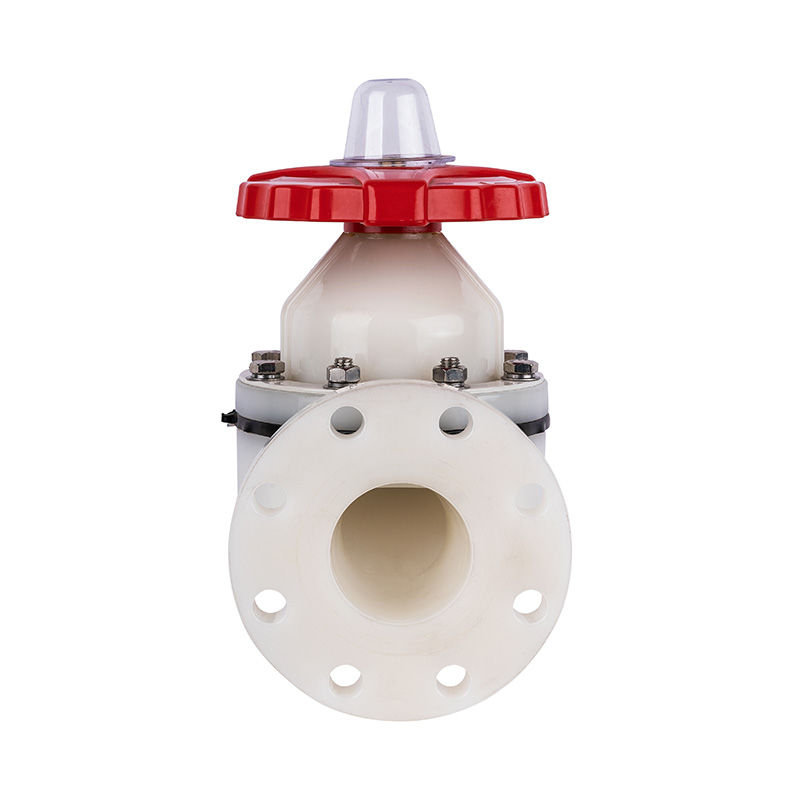

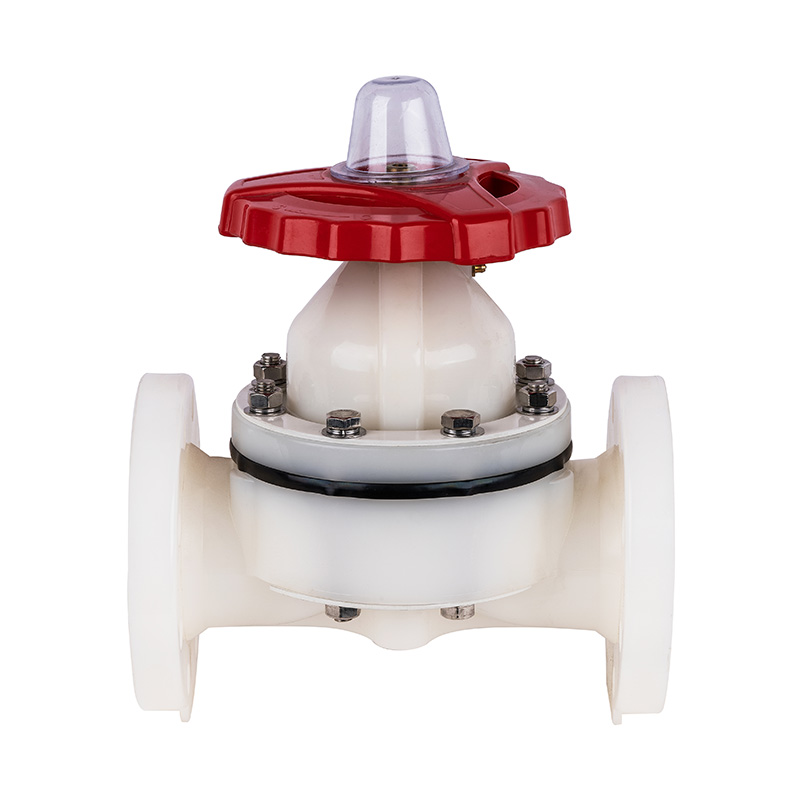

優質新型 PVDF 法蘭端 1 路白色中壓 ISO9001 證書化工行業隔膜閥
型號：G41F-10F
顏色：白色
應用：一般
材質：PVDF
介質溫度：高溫、中溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：隔膜
產品名稱：隔膜閥
連接：法蘭端
證書：ISO9001
介質：酸
壓力等級：1.0Mpa（10bar）
閥門類型：1通
密封：EPDM+F46
交貨時間：7 天
較小起訂量：1 件
| 產品結構特點? |
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
?
?
| 隔膜閥裝配明細表 |
| 件號 | 名稱 | 材質 | ||||||||||||||||||||||||
| 1 | 限位罩 | AS | ||||||||||||||||||||||||
| 2 | 螺柱 | 鋼、不銹鋼 | ||||||||||||||||||||||||
| 3 | 壓緊螺母 | FRPP | ||||||||||||||||||||||||
| 4 | 墊圈 | FRPP | ||||||||||||||||||||||||
| 5 | 手輪 | 合金料 | ||||||||||||||||||||||||
| 6 | 上壓板 | 鋼、不銹鋼 | ||||||||||||||||||||||||
| 7 | 雙頭螺柱及螺母 | 鋼、不銹鋼 | ||||||||||||||||||||||||
| 8 | 閥蓋 | FRPP,PVDF,PVCC,PVC-U,PPH | ||||||||||||||||||||||||
| 9 | 閥桿螺母 | 鋼、銅 Ht300 Steel | ||||||||||||||||||||||||
| 10 | 閥桿 | 鋼、不銹鋼 | ||||||||||||||||||||||||
| 11 | 閥板 | 鑄鐵、FRPP,PVDF,PVC-U,PVC-C,PPH、 Steel,StainlessSteel、C.1.FRP |
||||||||||||||||||||||||
| 12 | 墊膜 | EPDM,FPM | ||||||||||||||||||||||||
| 13 | 膜片 | F46.PFA.PTFE | ||||||||||||||||||||||||
| 14 | 閥體 | FRPP,PVDF,PVCC,PVC-U,PPH | ||||||||||||||||||||||||
| 15 | 下壓板 | 鋼、不銹鋼 | ||||||||||||||||||||||||
?
| 工作壓力和工作溫度表 |
|
口徑/MPa/℃ |
FRPP |
PVDF |
PVC-U |
PVC-C |
||||||||
|
14-40 |
41-60 |
61-100 |
40-60 |
61-90 |
91-140 |
20-40 |
41-60 |
61-80 |
0-40 |
41-60 |
61-90 |
|
|
15(1/2") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
20(3/4") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
25(1") |
0.8 |
0.8 |
0.7 |
1 |
0.9 |
0.7 |
0.8 |
0.8 |
0.7 |
0.7 |
0.7 |
0.6 |
|
32(11/4") |
0.7 |
0.7 |
0.6 |
1 |
0.9 |
0.7 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.6 |
|
40(11/2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.7 |
0.5 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
50(2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.6 |
0.5 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
65(21/2") |
0.7 |
0.7 |
0.6 |
0.8 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
80(3") |
0.7 |
0.7 |
0.6 |
0.7 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.7 |
0.5 |
|
100(4") |
0.7 |
0.7 |
0.6 |
0.6 |
0.5 |
0.4 |
0.7 |
0.7 |
0.6 |
0.7 |
0.6 |
0.5 |
|
125(5") |
0.5 |
0.5 |
0.4 |
0.5 |
0.4 |
0.3 |
0.5 |
0.5 |
0.4 |
0.5 |
0.5 |
0.4 |
|
150(6") |
0.5 |
0.5 |
0.4 |
0.5 |
0.3 |
0.2 |
0.5 |
0.5 |
0.4 |
0.5 |
0.4 |
0.3 |
|
200(8") |
0.3 |
0.3 |
0.2 |
0.4 |
0.25 |
0.2 |
0.3 |
0.3 |
0.2 |
0.3 |
0.3 |
0.25 |
|
250 (10") |
0.3 |
0.3 |
0.2 |
0.4 |
0.25 |
0.2 |
0.3 |
0.3 |
0.2 |
0.3 |
0.3 |
0.2 |
| 外形尺寸表 |
| ? 公稱直徑 ? DN(mm) |
D | ? d | L | b | n-Φ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||
| 15(1/2") | 95? | 95? | 95? | 65? | 70? | 60.3? | 125? | 125? | 125? | 14? | 18? | 14? | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 20(3/4") | 100? | 100? | 100? | 75? | 75? | 69.9? | 135? | 120? | 135? | 18? | 18? | 18? | 4-Φ14 | 4-Φ15 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 25(1") | 115? | 125? | 115? | 85? | 90? | 79.4? | 145? | 130? | 130? | 18? | 18? | 18? | 4-Φ14 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 32(11/4") | 135? | 135? | 135? | 100? | 100? | 88.9? | 160? | 160? | 160? | 18? | 20? | 18? | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 40(11/2") | 145? | 140? | 145? | 110? | 105? | 98.4? | 180? | 180? | 180? | 20? | 20? | 20? | 4-Φ18 | 4-Φ19 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||
| 50(2") | 160? | 155? | 160? | 125? | 120? | 120.7? | 210? | 210? | 210? | 22? | 22? | 22? | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 65(21/2") | 180? | 175? | 180? | 145? | 140? | 139.7? | 250? | 250? | 250? | 24? | 22? | 24? | 4-Φ18 | 4-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 80(3") | 195? | 185? | 195? | 160? | 150? | 152.4? | 300? | 280? | 300? | 24? | 22? | 24? | 8-Φ19.5 | 8-Φ19 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 100(4") | 229? | 210? | 229? | 180? | 175? | 190.5? | 350? | 340? | 350? | 28? | 24? | 28? | 8-Φ19X21 | 8-Φ19 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||
| 125(5") | 245? | 210? | 210? | 215.9? | 400? | 30? | 8-Φ18 | 8-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||
| 150(6") | 280? | 240? | 240? | 241.3? | 455? | 30? | 8-Φ23X27 | 8-Φ23X27 | 8-Φ23X27 | |||||||||||||||||||||||||||||||||||||||||||||||
| 200(8") | 335? | 295? | 290? | 298.5? | 570? | 40? | 8-Φ22.5 | 12-Φ23 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||
| 250(10") | 390? | 350? | 355? | 362? | 680? | 38? | 12-Φ23 | 12-Φ25 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||
| 300(12") | 445? | 400? | 400? | 680? | 38? | 12-Φ23 | 16-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||
