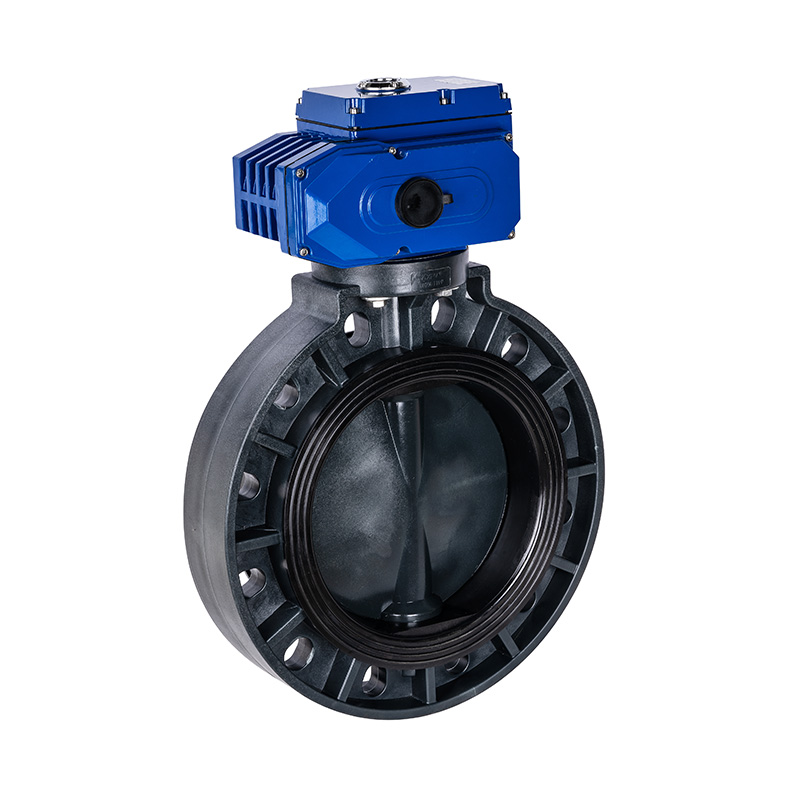

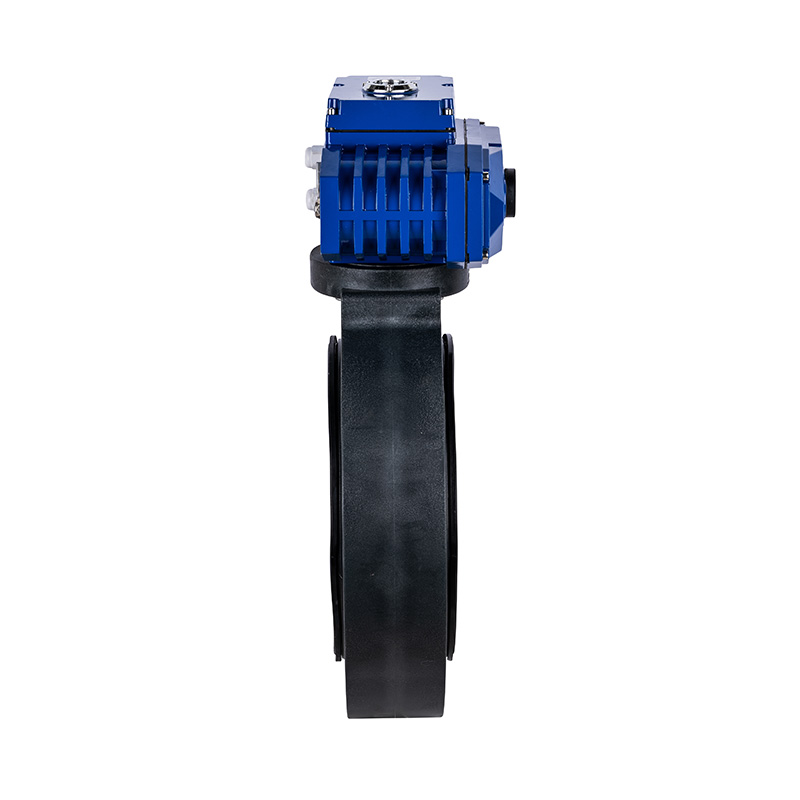

PVC-U電動自動蝶閥中心密封軟密封DN40-1000工業和家用塑料日標
駕駛模式：手動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
壓力等級：1.0Mpa（10bar）
工作溫度：-5~45°C
密封面材質：軟密封
應用：工業用途、水工業用途、
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN40-1000
產地：浙江.寧波
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1．工程塑料系列蝶閥采用FRPP、PVDF、PVC-C、PVC-U、PPH等耐腐蝕熱塑性塑料一次注塑成型，有較強抗腐蝕能力。
2．采用高耐腐蝕性橡膠來保證閥門的密封性能，適合用來輸送高粘度介質。
3．結構簡單，90°回轉啟閉迅速，安裝方便，調節性能好。
4．可通過電腦、控制中心遠程操控執行器，通過閥門的啟閉來控制介質的流通及流量，更加方便、快捷，減少人工損耗，保障現場作業人員的安全。
?
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 電動頭 | 鋁 |
| 2 | 螺柱 | 鋼、不銹鋼 |
| 3 | 六角螺母 | 不銹鋼、鋼 |
| 4 | 閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 5 | 密封橡膠 | EPDM,FPM |
| 6 | 閥板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 7 | 閥桿 | 鋼、不銹鋼 |
| 外形尺寸表 |
| 公稱直徑 DN (mm) |
D1 | D2 | D3 | L | H | n-? | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | |||||
| 40(1 1/2"） | 150 | 110 | 105 | 3.88 | 45 | 40 | 280 | 4-?19X25 | 4-?19X25 | 4-?19X25 |
| 50(2") | 160 | 125 | 120 | 4.74 | 51 | 42 | 300 | 4-?19X26.5 | 4-?19X26.5 | 4-?19X26.5 |
| 65(2 1/2"） | 180 | 145 | 140 | 5.49 | 66 | 47 | 310 | 4-?19X26.5 | 4-?19X26.5 | 4-?19X26.5 |
| 80(3") | 200 | 160 | 150 | 6 | 79 | 45 | 400 | 8-?19X25 | 8-?19X24 | 4-?19X25 |
| 100(4"） | 220 | 180 | 175 | 7.5 | 98.5 | 55 | 410 | 8-?19X32 | 8-?19X32 | 8-?19X32 |
| 125(5") | 250 | 210 | 210 | 8.5 | 125 | 65 | 500 | 8-?23X33 | 8-?23X33 | 8-?23X33 |
| 150(6) | 290 | 240 | 240 | 9.51 | 148 | 75 | 530 | 8-?23X34 | 8-?23X34 | 8-?22X34 |
| 200(8"） | 340 | 295 | 290 | 11.75 | 201 | 85 | 600 | 8-?23X33.5 | 12-?23X27 | 8-?23X33.5 |
| 250(10") | 395 | 350 | 355 | 14.25 | 245.5 | 110 | 650 | 12-?23X32.5 | 12-?25X32.5 | 12-?25X32.5 |
| 00(16") | 597 | 515 | 510 | 21.26 | 399 | 140 | 950 | 16-?27X43 | 16-?27 | 16-?30X43 |
| 450(18") | 635 | 560 | 565 | 22.76 | 446 | 150 | 1050 | 20-?26X28.5 | 20-?26X28.5 | 16-?32X34.5 |
| 500(20"） | 700 | 620 | 620 | 25 | 494 | 150 | 1140 | 20-?26X44 | 20-?26X44 | 20-?32X44 |
| 700(28"） | 928 | 820 | 840 | 34.02 | 670 | 185 | 1530 | 24-?31X44 | 24-?33 | 24-?35 |
| 800(32") | 1060 | 950 | 950 | 38.5 | 755 | 220 | 1690 | 24-?41X60 | 28-?33X38 | 24-?41X60 |
| 1000(40"） | 1210 | 1160 | 1160 | 46.26 | 935 | 236 | 1800 | 28-?36X52 | 28-?39 | 32-?41 |
| 600 (24"）) | 815 | 725 | 730 | 29.53 | 570 | 170 | 1290 | 20-?35X47.5 | 24-?33 | 20-?35X47.5 |
| 700 (28") | 928 | 840 | 840 | 34.02 | 670 | 185 | 1530 | 24-?31X44 | 24-?33 | 24-?35 |
| 800 (32'）) | 1060 | 950 | 950 | 38.5 | 755 | 220 | 1690 | 24-?41X60 | 28-?33X38 | 24-?41X60 |
| 1000 (40') | 1230 | 1160 | 1160 | 46.26 | 935 | 236 | 1800 | 28-?36X52 | 28-?39 | 32-?41 |
