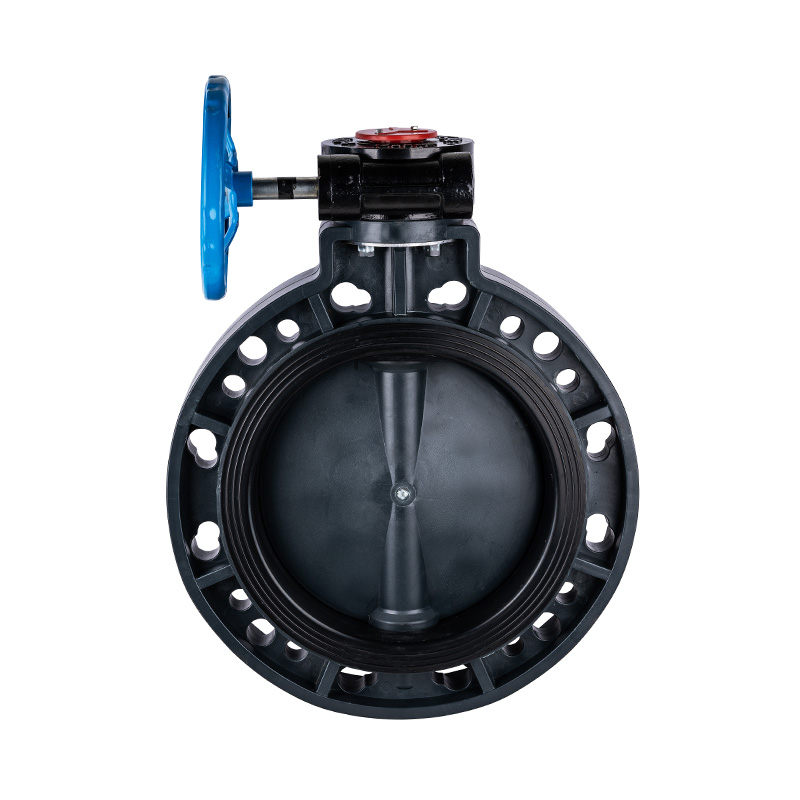

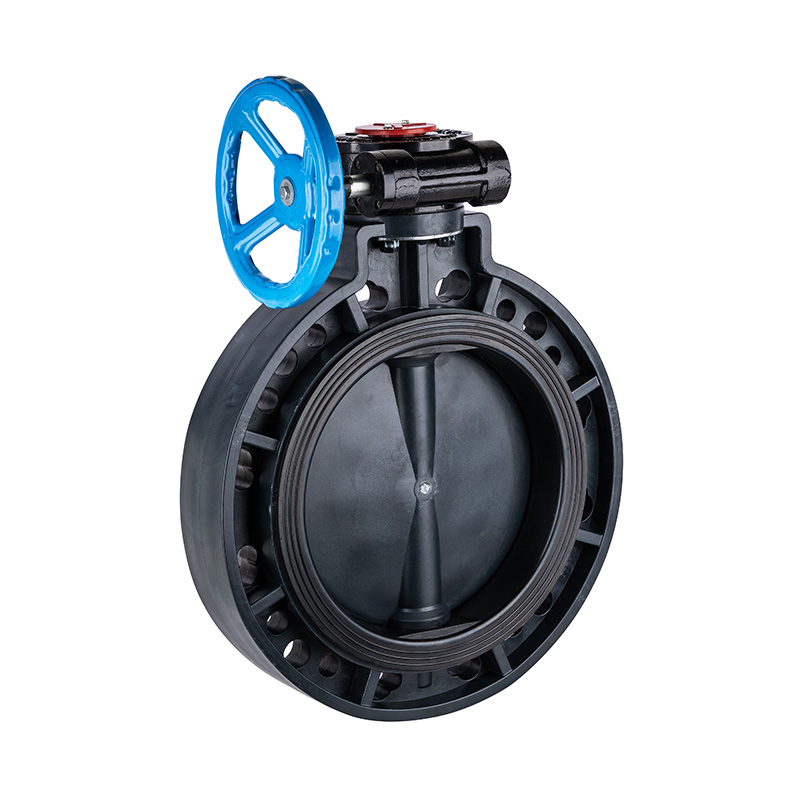

FRPP蝸輪式蝶閥手動中心密封軟密封DN40-1000工業和家用塑料杠桿手柄閥日標
駕駛模式：手動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
壓力等級：1.0Mpa（10bar）
工作溫度：-20`120°C
密封面材質：軟密封
應用：工業用途、水工業用途、
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN40-1000
產地：浙江.寧波
| 產品結構特點 |
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
手輪 | 鑄鐵，鋁合金 |
|
2 |
蝸輪軸 | 鋼 |
|
3 |
指示器銘牌 | 鋁 |
|
4 |
六角螺栓 | 鋼、不銹鋼 |
|
5 |
蝸輪蓋 | 鑄鐵，鋁合金 |
|
6 |
蝸輪箱 | 鑄鐵，鋁合金 |
|
7 |
限位螺栓 | 鋼、不銹鋼 |
|
8 |
閥桿 | 鋼、不銹鋼 |
|
9 |
雙頭螺柱 | 鋼、不銹鋼 |
|
10 |
六角螺母 | 鋼、不銹鋼 |
|
11 |
密封橡膠 | EPDM,FPM |
| 12 | 閥板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 13 | 閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
蝸輪式蝶閥裝配明細圖
?
| 零件材質表 |
?
|
編號 |
部件名稱 |
材質 |
數量 |
|
1 |
手輪 | 鑄鐵 |
1 |
|
2 |
蝸輪頭 | 鑄鐵 |
1 |
|
3 |
銷子 | 鋼 |
1 |
|
4 |
螺帽罩 | FRPP |
?4 |
|
5 |
閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
6 |
閥板 | FRPP,PVDF,PVC-C,PVC-U,PPH |
1 |
|
7 |
密封橡膠 | EPDM，FPM |
1 |
|
8 |
閥桿 | 鋼、不銹鋼 |
1 |
| 外形尺寸表 |
?
| 公稱直徑 DN (mm) |
D1 | D2 | D3 | L | n-? | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 32(1 1/4") | 140 | 100 | 100 | 3.45 | 35 | 35 | 4-?17X25 | 4-?17X25 | 4-?17X25 |
| 40(1 1/2") | 148 | 110 | 105 | 3.88 | 41.5 | 39 | 4-?19X25 | 4-?19X25 | 4-?19X25 |
| 50(2") | 162 | 125 | 120 | 4.74 | 50 | 40 | 4-?19X26.5 | 4-?19X26.5 | 4-?19X26.5 |
| 65(2 1/2"） | 180 | 145 | 140 | 5.49 | 64 | 42 | 4-?19X26.5 | 4-?19X26.5 | 4-?19X26.5 |
| 80(3") | 198 | 160 | 150 | 6 | 77 | 42 | 8-?19X25 | 8-?19X24 | 4-?19X25 |
| 100(4")） | 225 | 180 | 175 | 7.5 | 96 | 52 | 8-?19X32 | 8-?19X32 | 8-?19X32 |
| 125(5"） | 255 | 210 | 210 | 8.5 | 120 | 61 | 8-?23X33 | 8-?23X33 | 8-?23X33 |
| 150(6") | 285 | 240 | 240 | 9.51 | 145 | 71 | 8-?23X34 | 8-?23X34 | 8-?22X34 |
| 200(8"） | 340 | 295 | 290 | 11.75 | 196.5 | 81 | 8-?23X33.5 | 12-?23X27 | 8-?23X33.5 |
| 250(10") | 395 | 350 | 355 | 14.25 | 245.5 | 110 | 12-?23X32.5 | 12-?25X32.5 | 12-?25X32.5 |
| 400(16") | 597 | 515 | 510 | 21.26 | 399 | 140 | 16-?27X43 | 16-?27 | 16-?30X43 |
| 450(18") | 635 | 560 | 565 | 22.76 | 446 | 150 | 20-?26X28.5 | 20-?26X28.5 | 16-?32X34. 5 |
| 500(20") | 700 | 620 | 620 | 25 | 494 | 150 | 20-?26X44 | 20-?26X44 | 20-?32X44 |
| 700(28") | 928 | 820 | 840 | 34.02 | 670 | 185 | 24-?31X44 | 24-?33 | 24-?35 |
| 800(32"） | 1060 | 950 | 950 | 38.5 | 755 | 220 | 24-?41X60 | 28-?33X38 | 24-?41X60 |
| 1000(40"） | 1210 | 1160 | 1160 | 46.26 | 935 | 236 | 28-?36X52 | 28-?39 | 32-?41 |
| 800 (32") | 1060 | 950 | 950 | 38.5 | 755 | 220 | 24-Φ41X60 | 28-Φ33X39 | 24-Φ41X60 |
| 1000 (40") | 1230 | 1160 | 1160 | 46.26 | 935 | 236 | 28-Φ36X52 | 28-Φ39 | 32-Φ41 |
