球閥

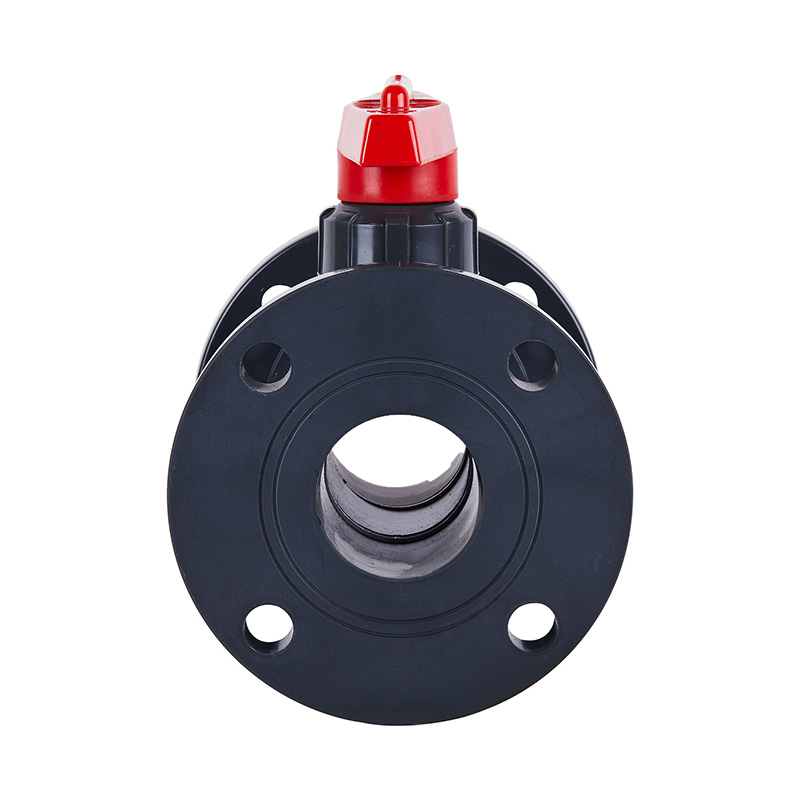

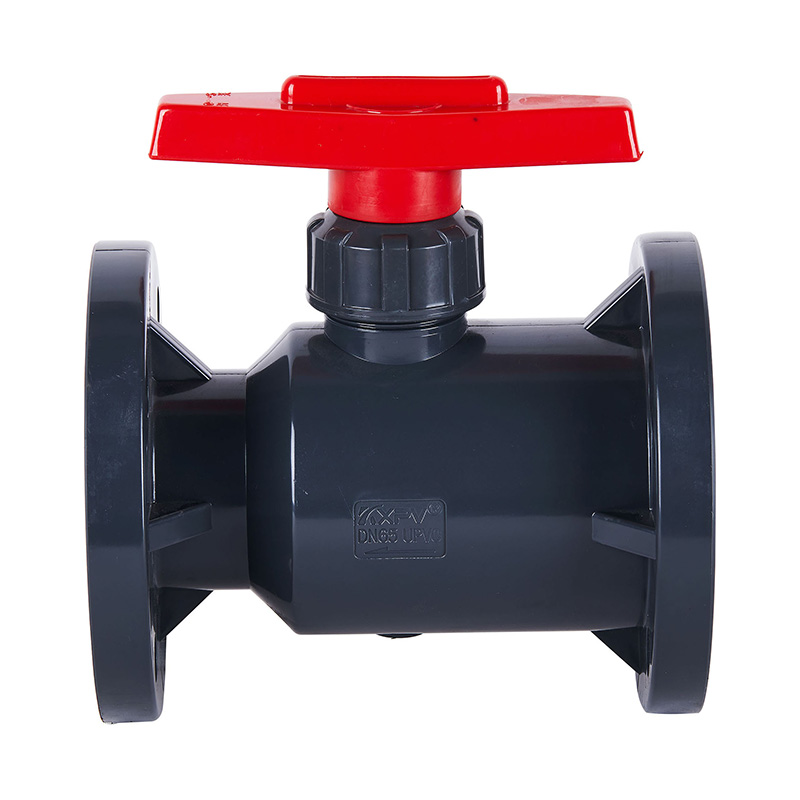

PVC-U Q41F-10U 法蘭球閥 DN15-300 1/2"-12"美標
優質耐高溫化學 PVC-U 法蘭球閥 PVC ANSI標準工業衛生塑料閥門ANSI美標
型號：Q41F-10U
材質：塑料
連接形式：法蘭
駕駛模式：手動
公稱壓力：10kg
通道：直通式
結構：固定球閥
功能：工業用途
溫度：高溫
應用：工業用途、水工業用途、
規格：DN15-DN100
默認值：ANSI
HS編碼：8481804090
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 工程塑料系列球閥采用 FRPP、PVDF、PVC-C、PVC-U、PPH 等耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐能力。
2. 密封可靠、啟閉力矩小。
3. 流體阻力小、啟閉迅速。
4. 結構簡單、外形美觀。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
?
| 件號 | 零件名稱 | 材料 | 數量 |
| 1 | 手柄 | 合金料 | 1 |
| 2 | 閥桿 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 3 | 定位圈 | PVC-C-C,PVC-U,PVDF,PVC-C-C,PVC-C | 1 |
| 4 | 壓緊螺母 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 5 | 閥體 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 6 | 球密封圈 | PTFE | 4/5 |
| 7 | 頭頸密封圈 | PTFE | 2 |
| 8 | 球 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 9 | 密封座 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 件號 | 零件名稱 | 材料 | 數量 |
| 1 | 手輪 | 鑄鐵 | 1 |
| 2 | 閥桿 | (FRPP,FRPP,PVDF,FRPP,FRPP)+鐵 | 1 |
| 3 | 限位圈 | (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C | 1 |
| 4 | 蝸輪頭 | 鑄鐵 | 1 |
| 5 | 密封圈 | PTFE | 1 |
| 6 | 閥體 | PVC-C,PVC-U,PVDF,PPH,FRPP | 4/5 |
| 7 | 密封圈 | PTFE | 2 |
| 8 | 球 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 9 | 密封座 | PVC-C,PVC-U,PVDF,PPH,FRPP | 1 |
| 外形尺寸表 |
?
| 規格 | d (mm) |
D (mm) |
L (mm) |
b (mm) |
n-Ф (mm) |
| 2"(50) | 121 | 160 | 185 | 22 | 4-Φ19 |
| 4"(100) | 191 | 215 | 285 | 25 | 8-Φ19 |
| 5"(125) | 216 | 245 | 357 | 31 | 8-Φ22 |
| 6"(150) | 241 | 280 | 410 | 30 | 8-Φ23 |
| 規格 | d (mm) |
D (mm) |
L (mm) |
b (mm) |
n-Ф (mm) |
| 8"(200) | 299 | 335 | 400 | 35 | 8-Φ23 |
| 10"(250) | 362 | 406 | 450 | 38 | 12-Φ25 |
