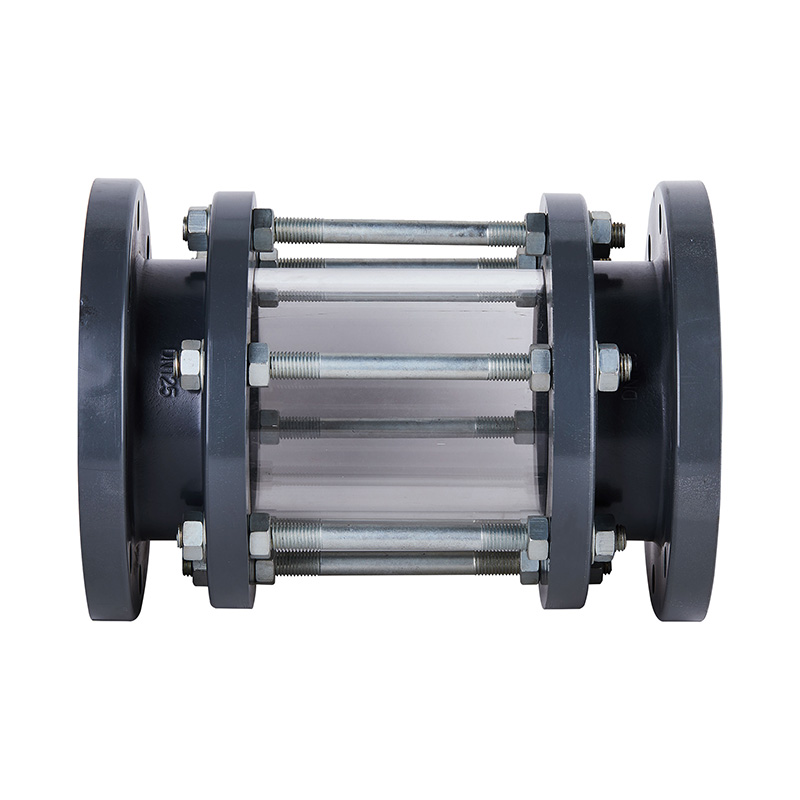

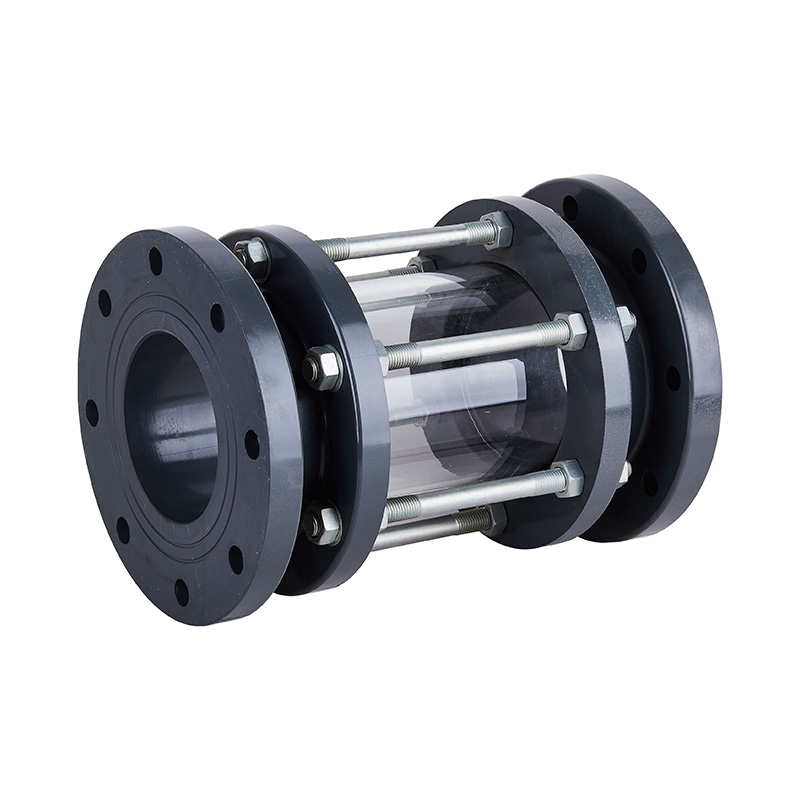

PVC-U 視鏡 DN25-200 1"-8"美標
定制深灰色管狀 PVC-U 視鏡 可固定圓形硼硅酸鹽觀察流量指示器液體油法蘭塑料視鏡ANSI美標
產地：中國
品牌名稱：KXPV
工藝：鍛造
連接方式：法蘭
材質：PVC-U
顏色：深灰色
形狀：減徑
頭部代碼：六角
產品名稱：視鏡
尺寸：DN15-200
交貨時間：7 天
較小起訂量：1 件
壓力等級：1.0Mpa（10bar）
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品結構特點 |
1.外型結構 緊湊美觀
2.本體重量輕容易安裝 ?
3.耐磨損、容易拆卸，維護簡單易行
4.采用硼硅酸鹽玻璃，耐腐蝕性強，應用范圍廣
適用于大部分惡劣的工作環境，并且使用壽命較長
?

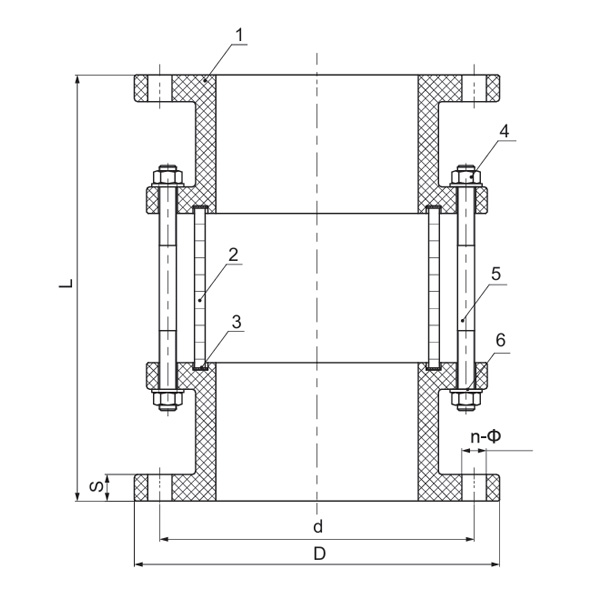

| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 底座 | PVC-C | PVC-U | PVDF | PPH | FRPP | 2 |
| 2 | 玻璃 | 硼硅 | 硼硅 | 硼硅 | 硼硅 | 硼硅 | 1 |
| 3 | 密封橡膠 | FPM | EPDM | FPM | EPDM | EPDM | 2 |
| 4 | 六角螺母 | 304 | 鐵 | 304 | 鐵 | 鐵 | 16-32 |
| 5 | 雙頭螺栓 | 304 | 鐵 | 304 | 鐵 | 鐵 | 4-8 |
| 6 | 螺絲墊片 | 304 | 鐵 | 304 | 鐵 | 鐵 | 16-32 |
| 外形尺寸表 |
| 規格 | D(mm) | d(mm) | L(mm) | s(mm) | n-Φ(mm) |
| 1"(25) | 115 | 79 | 238 | 15 | 4-Φ16 |
| 1?"(40) | 150 | 98 | 230 | 16 | 4-Φ16 |
| 2"(50) | 165 | 121 | 233 | 17 | 4-Φ19 |
| 2?"(65) | 195 | 140 | 277 | 20 | 4-Φ19 |
| 3"(80) | 195 | 152 | 277 | 20 | 8-Φ19 |
| 4"(100) | 220 | 191 | 310 | 21 | 8-Φ19 |
| 5"(125) | 250 | 216 | 350 | 26 | 8-Φ22 |
| 6"(150) | 285 | 241 | 385 | 27 | 8-Φ23 |
| 8"(200) | 340 | 299 | 400 | 25 | 8-Φ23x29 |
