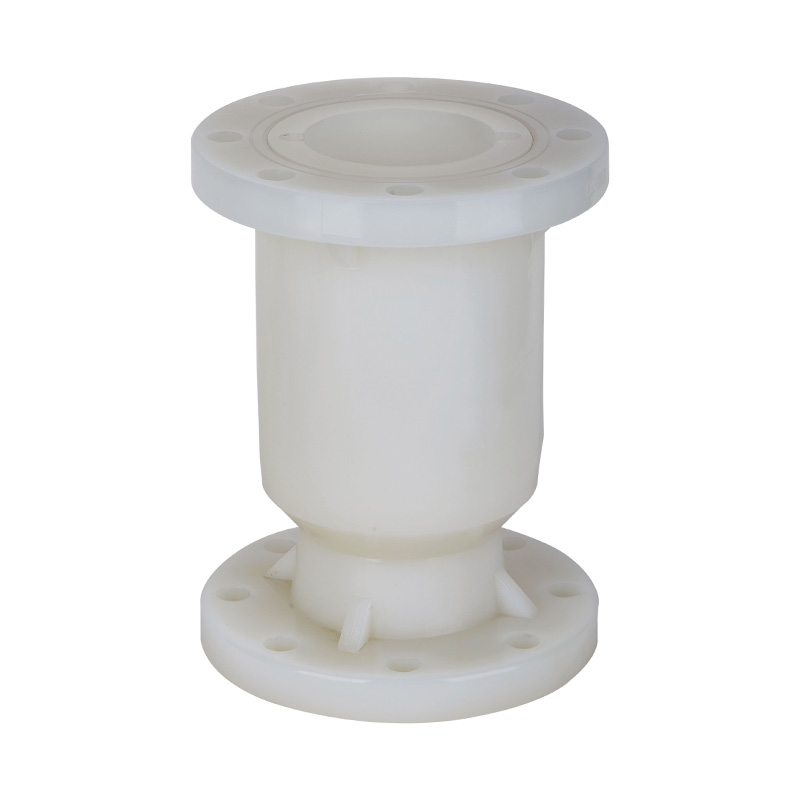

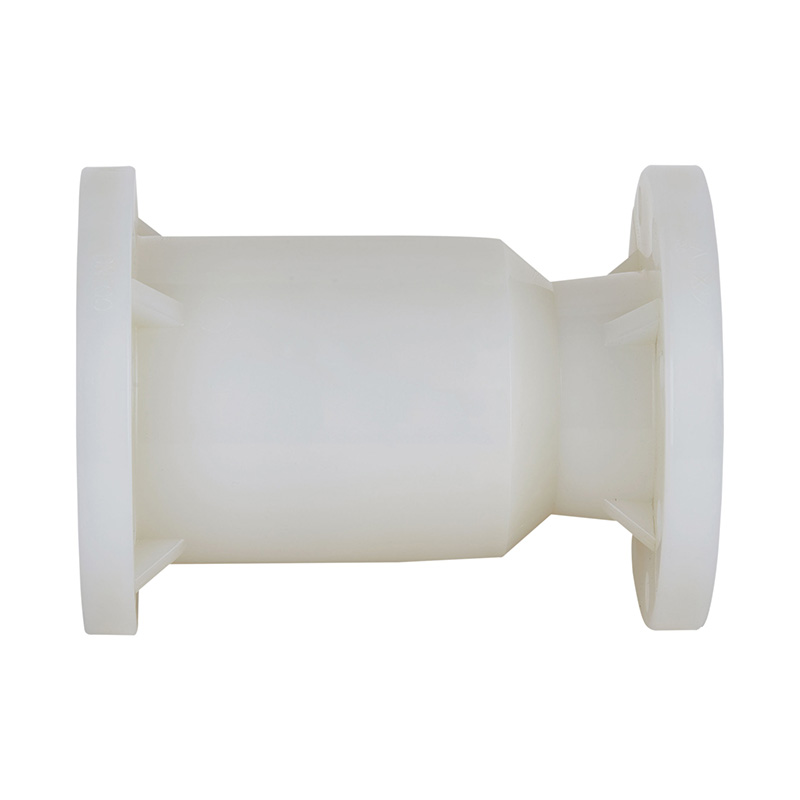

白色PVDF球型止回閥專業定制專業定制長壽命塑料PVDF液壓立式止回閥用于水處理行業ANSI美標
產地：中國
品牌名稱：KXPV
型號：H41F-10F
應用：一般
材質：塑料
顏色：白色
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：檢查
產品名稱：立式止回閥
連接：法蘭端
介質：酸
壓力等級：1.0Mpa（10bar）
操作：手輪
機身材質：塑料
交貨時間：7 天
| 產品結構特點 |
1. 耐腐蝕
閥門整體采用新型塑料制造。對于各種酸堿介質都有較強的抗腐蝕性。
2. 流量大
閥門結構設計合理，從而減少整個管路的阻力，使介質能夠順利地通過，從而降低了壓力的損失，保證了流量。
3. 止回性
結構簡單，不易受其它因素的影響，所以具有優良的止回性。
4. 小而輕
閥門整體形狀小巧，適合安裝在狹小空間內。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
| 序號 | 零件名稱 | 材料 | 數量 | ||||
| PVC-C | PVC-U | PVDF | PPH | FRPP | |||
| 1 | 閥體 | PVC-C | PVDF | PPH | FRPP | 1 | |
| 2 | 球芯 | PVC-C | PVDF-C | PVC-C | 1 | ||
| 3 | 密封橡膠 | FPM | 1 | ||||
| 4 | 密封座 | PVC-C | PVC-U | PVDF | PPH | FRPP | 1 |
?
| 外形尺寸表 |
?
| 規格 | d(mm) | D(mm) | L(mm) | b(mm) | n-Φ(mm) |
| 2"(50) | 121 | 160 | 185 | 22 | 4-Φ19 |
| 4"(100) | 191 | 215 | 285 | 25 | 8-Φ19 |
| 5"(125) | 216 | 245 | 357 | 31 | 8-Φ22 |
| 6"(150) | 241 | 280 | 410 | 30 | 8-Φ23 |
| 8"(200) | 299 | 335 | 400 | 35 | 8-Φ23 |
| 10"(250) | 362 | 406 | 450 | 38 | 12-Φ25 |
