止回閥

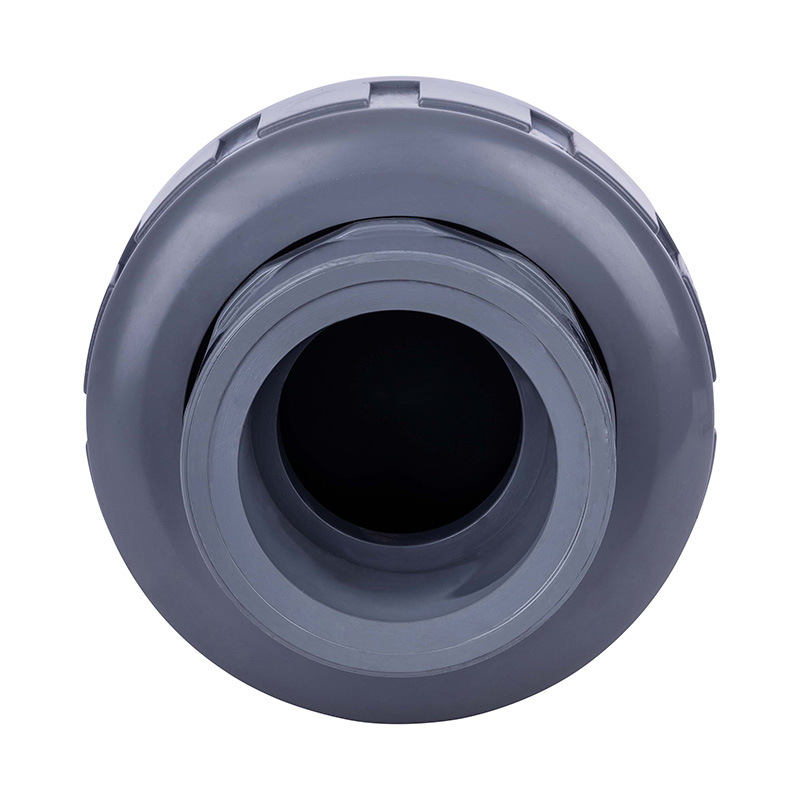

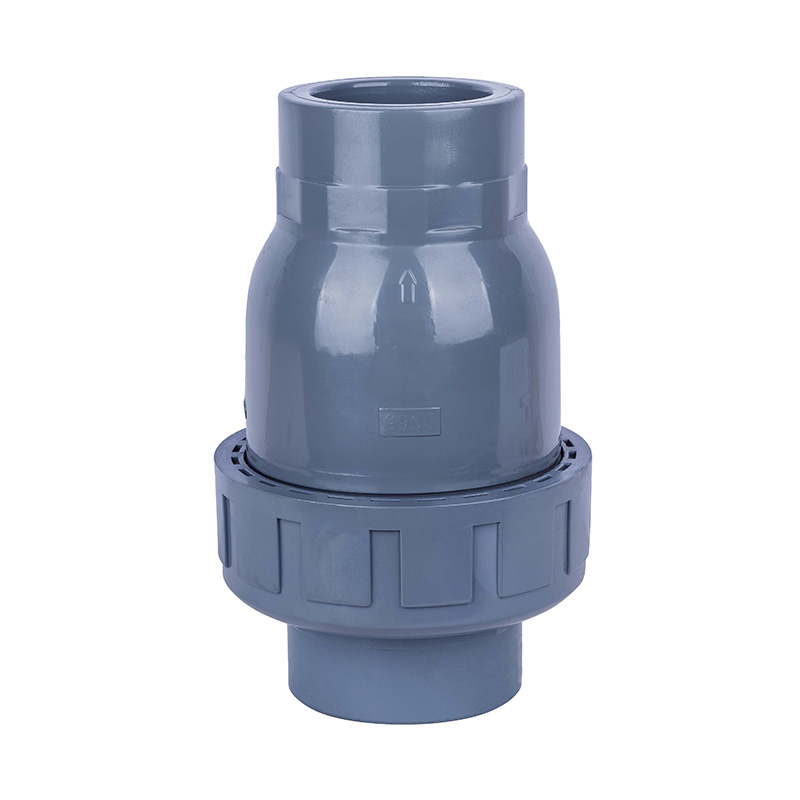

PVC-C H61F-10V 單由任承插止回閥 DN15-100國標
出廠價淺灰色PVC-C單承口聯合對夾止回閥DN15-DN100化工和衛生行業塑料止回閥
類型：塑料止回閥
產地：中國
品牌名稱：KXPV
型號：H61F-10V
應用：一般
介質溫度：中溫、常溫
電源：手動
介質：酸
端口尺寸：DN15-DN100
結構：承插式
產品名稱：單由任承插止回閥
交貨時間：7 天
較小起訂量：1 件
顏色：淺灰色
壓力等級：1.0Mpa（10bar）
| 產品結構特點 |
1. 逆流保護
因為其級成部件數量的減小，該閥不易受外界壓力的影響，同時，該閥具有很高的精確性，所以完全可以防止逆流。
2. 精致和輕巧
由任止回閥結構精致，重量輕巧，因而可以安裝在有限的空間中，而且很容易維護。
?
| 應用溫度范圍表 |
?
| 材料 | ?????? 介質溫度℃ | 材料 | 介質溫度℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 氯化聚氯乙烯(PVC-C) | -20℃~+95℃ | 聚氯乙烯(PVC-U) | -5℃~+45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 增強聚丙烯(FRPP) | -20℃~+120℃ | 均聚聚丙烯(PPH) | -20℃~+110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 聚偏二氟乙烯(PVDF) | 40℃~+150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 零件材質表 |
| 件號 | 名稱 | 材質 |
| 1 | 閥體 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 2 | 實心球 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 3 | 閥蓋 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 4 | 密封橡膠 | FPM,EPDM |
| 5 | 承插接頭 | FRPP,PVDF,PVC-C,PVC-U,PPH |
| 6 | 壓緊螺母 | FRPP,PVDF,PVC-C,PVC-U,PPH |
?
單由任止回閥裝配明細圖
?
| 外形尺寸表 |
?
| 規格 DN | L | D | Z |
| 15 | 86 | 20 | 20 |
| 20 | 103 | 25 | 24 |
| 25 | 117 | 32 | 26.5 |
| 32 | 144 | 40 | 26 |
| 40 | 154 | 50 | 31 |
| 50 | 175 | 63 | 35 |
| 65 | 270 | 75 | 45 |
| 80 | 275 | 90 | 45 |
| 100 | 320 | 110 | 57 |
?
