【科普貼】做模具：你懂螺紋NPT牙、PT牙、G牙的區別嗎？

NPT是一般用途的美國標準錐管螺紋，牙型角為60°。PT牙為英制錐螺紋，牙型角為55°，密封中較常用英制管螺紋是細牙螺紋，因為粗牙螺紋的牙深大，會嚴重的降低所切螺紋 ? 外徑管子的強度。PF牙是管用平行螺紋。G 是 55度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋G是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，老國標標注為Rc公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們較大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋大徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

1、英寸制統一螺紋，在英寸制國家廣泛采用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。

標注方法：螺紋直徑—每英寸牙數系列代號—精度等級

示例：粗牙系列 3/8—16UNC—2A

細牙系列 3/8—24UNF—2A

特細牙系列 3/8—32UNFF—2A

定螺距系列 3/8—20UN—2A

第一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號，較后兩位2A為精度等級。

2 、55°圓柱管螺紋的轉化

55°圓柱管螺紋，來源于英寸制系列，但米制和英寸制國家均廣泛采用，用于輸送液體經、氣體和安裝電線的管接頭與管子的聯接，然而，各國的代號不同，應按下表(對照表)中的國外代號轉化為我國代號，現將各國的55°圓柱管螺紋代號列于下表。

國別 ? 代號

中國 ? G

日本 ? G、PF

英國 ?BSP、BSPP

法國 ? G

德國 ?R(內螺紋)、K(外螺紋)

前蘇聯 G、TPУБ

ISO ? ?Rp

3、55°圓錐管螺紋的轉化

55°圓錐管螺紋，是指螺紋的牙型角為55°、螺紋具有1：16的錐度。該系列螺紋在世界上應用廣泛，它的代號，各國規定不同，見下表。按下表中的國外代號轉化為我國代號。

國別 ? 代號

中國 ?ZG、R(外螺紋)

英國 ? BSPT、R(外螺紋)、Rc(內螺紋)

法國 ?G(外螺紋)、R(外螺紋)

德國 ? R(外螺紋)

日本 ? PT、R

ISO ?R(外螺紋)、Rc(內螺紋)

4、60°圓錐管螺紋的轉化

60°圓錐管螺紋是指牙型角為60°、螺紋錐度為1：16的管螺紋，此系列螺紋在我國機床行業和美國、前蘇聯應用。它的代號，我國過去規定為K，后來規定為Z，現在改為NPT。螺紋代號對照表見下表。

國別 ? 代號

中國 ? Z(舊)NPT(新)

美國 ? NPT

蘇聯 ? B

5、55°梯形螺紋的轉化

梯形螺紋是指牙型角為30°的米制梯形螺紋。該系列螺紋，國內外比較統一，其代號也相當一致，螺紋代號見下

國別 ? 代號

中國 ? T(舊)Tr(新)

ISO ? ?Tr

德國 ? Tr

前蘇聯 ? Tr

依螺紋用途不同可分為

1、國際公制標準螺紋

(InternationalMetricThreadSystem：

我國國家標準CNS采用之螺紋。牙頂為平面，易於車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60 度，規格以M表示。公制螺紋可分粗牙及細牙二種。表示法如M8x1.25。(M：代號、8：公稱直徑、1.25：螺距)。

2、美國標準螺紋

(AmericanStandardThread)：

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。

3、統一標準螺紋

(UnifiedThread)：

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。

螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC代號)

4、V形螺紋

(Sharp VThread)：

頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為60 度。

5、惠式螺紋

(WhitworthThread)：

英國國家標準采用之螺紋。螺紋角為55度，表示符號為”W”。適用於滾壓法制造。表示法如W1/2-10。(1/2：外徑；10：每寸牙數；W代號)。

6、圓螺紋

(KnuckleThread)：

為德國DIN所定之標準螺紋。適用於燈泡、橡皮管之連接。表示符號為”Rd”。

7、管用螺紋

(PipeThread)：

為防止泄漏用的螺紋，經常用於氣體或液體之管件連結。螺紋角為55度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為”N.P.T.”，其錐度為1：16，即每尺3/4 寸。

8、方螺紋

(SquareThread)：

傳動效率大，僅次於滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用於虎鉗之螺桿及起重機之螺紋。

9、梯形螺紋

(TrapezoidalThread)：

又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調整。公制之螺紋角為30 度、英制之螺紋角為29度。一般用於車床之導螺桿。表示符號為”Tr”。

?10、鋸齒形螺紋

(ButtressThread)：

又稱斜方螺紋，只適於單方向傳動。如螺旋千斤頂、加壓機等。表示符號為”Bu”。

11、滾珠螺紋：

為傳動效率較好之螺紋，其制造困難，成本極高，乃用於精密之機械上。如數控工具機之導螺桿。

英制螺栓之表示法：

LH 2N 5/8 × 3 - 13UNC-2A

(1)LH為左螺紋 (RH為右螺紋，可省略)。

(2)2N雙線螺紋。

(3)5/8 英制螺紋，外徑 5/8”。

(4)3 螺栓長度3” 。

(5)13 螺紋每寸牙數13 牙。

(6)UNC統一標準螺紋粗牙。

(7)2級配合，外螺紋(3：緊配合；2：中配合；1：松配合) A:外螺紋(可省略) B:內螺紋

本文來源自網絡，只為學習交流，無商業目的。

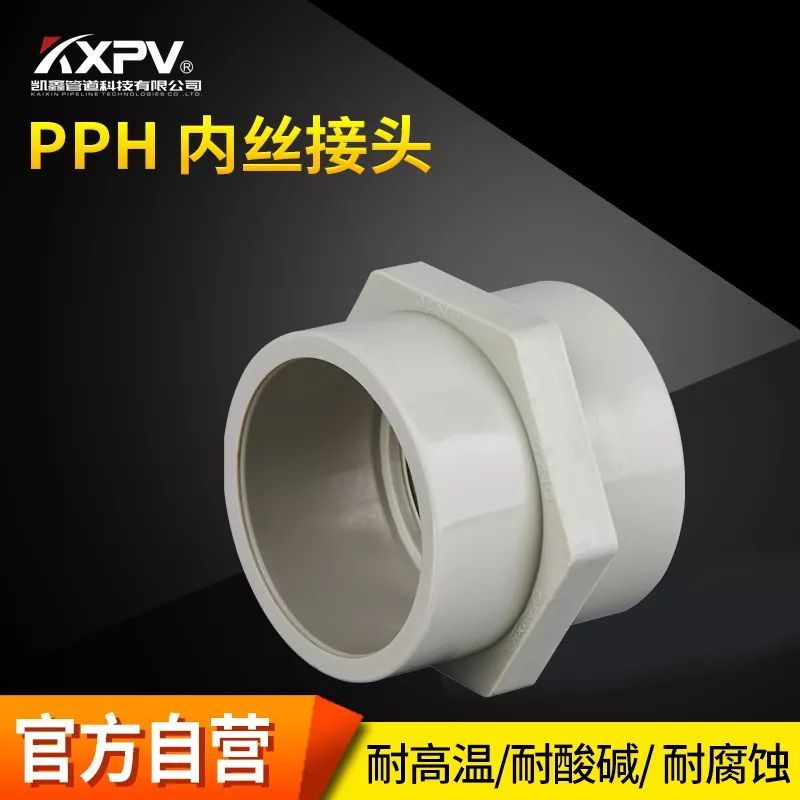

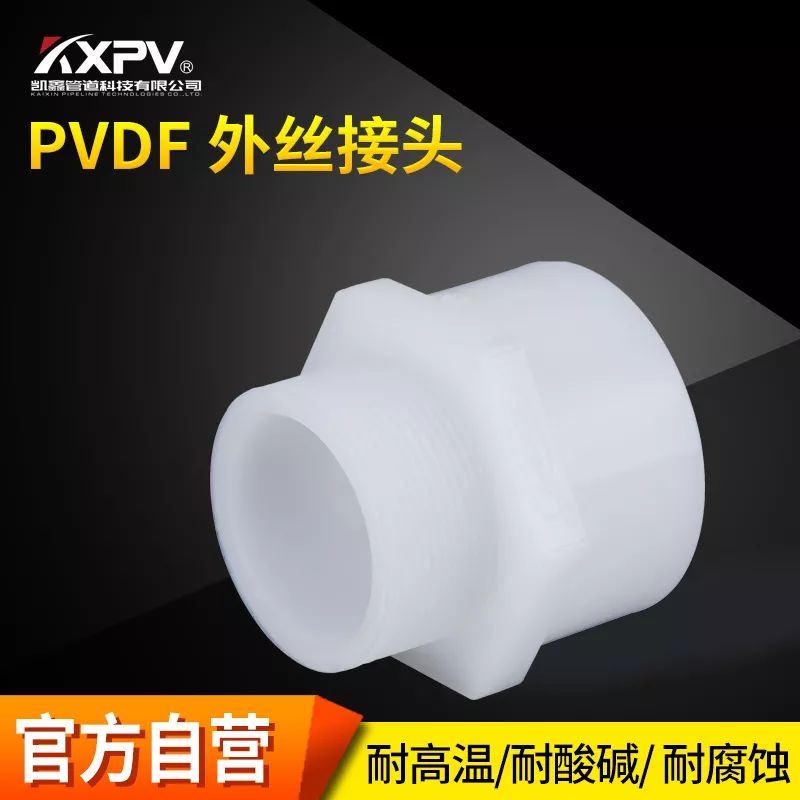

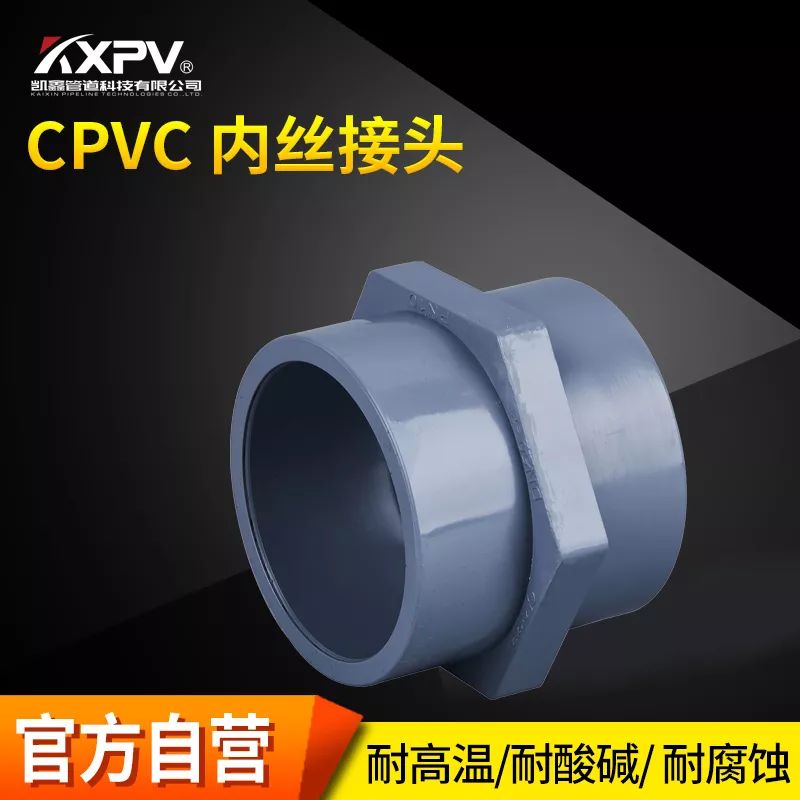

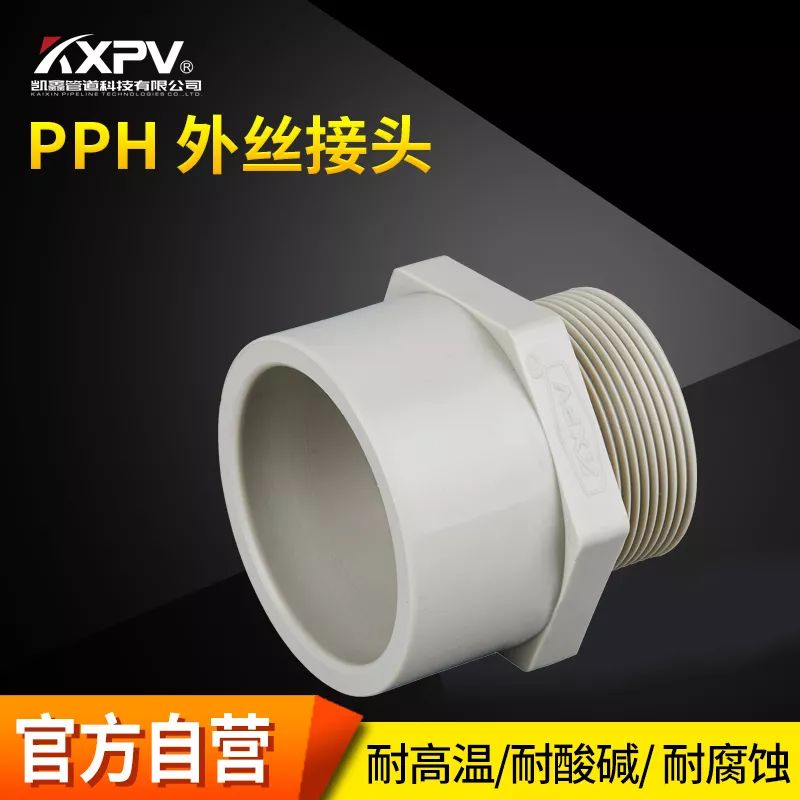

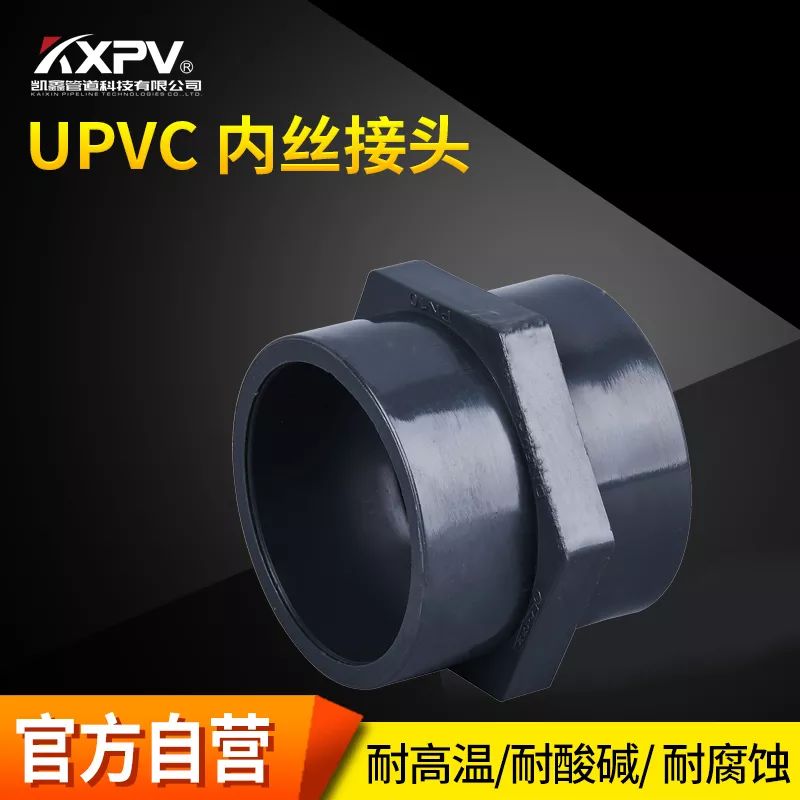

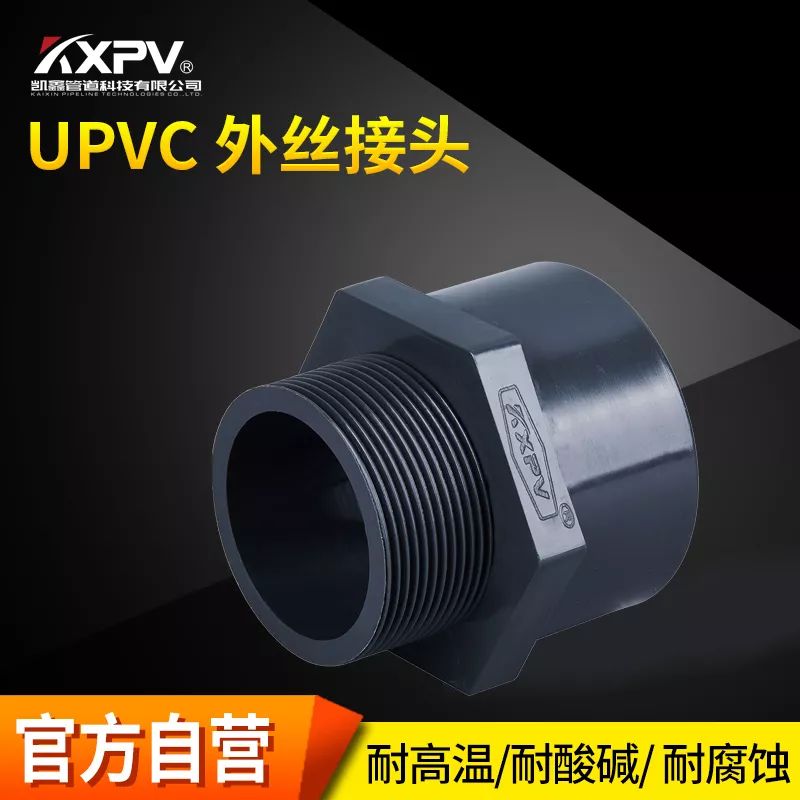

產品展示

?
