【科普貼】截止閥的結構分類及產品種類

截止閥，也叫截門閥，是使用較廣泛的一種閥門，主要由閥體、閥瓣、閥蓋、閥桿等組成。閥體、閥蓋為承壓件，閥瓣、閥桿為內件。截止閥是一種關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。

截止閥結構分類

截止閥按閥體的結構形式分為直角式、直通式和直流式。??

1.直角式流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 ?

2.直通式是較常見的結構，介質進出口通道在同一方向上呈180°，但其流體的阻力較大。

3.直流式或Y形截止閥中，閥體的流道與主流道成一斜線,流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。

截止閥產品種類

按公稱壓力：真空、低壓、中壓、高壓、超高壓閥等；

按工作溫度：高溫、中溫、常溫、低溫、超低溫閥等；

按驅動方式：手動閥、動力驅動閥（電磁、氣動、液動、電動及各種聯動閥）、自動閥等；

按閥體材料：鑄鐵、鑄銅、鑄鋼、碳鋼、鈦、不銹鋼閥等；

按應用部門：通用閥、電站閥、船用閥、冶金用閥、管線閥、水暖用閥等；

按結構形式：直通式、角式、直流式等；

按聯接形式：內螺紋、外螺紋、法蘭、焊接、對夾、卡箍、卡套等形式；

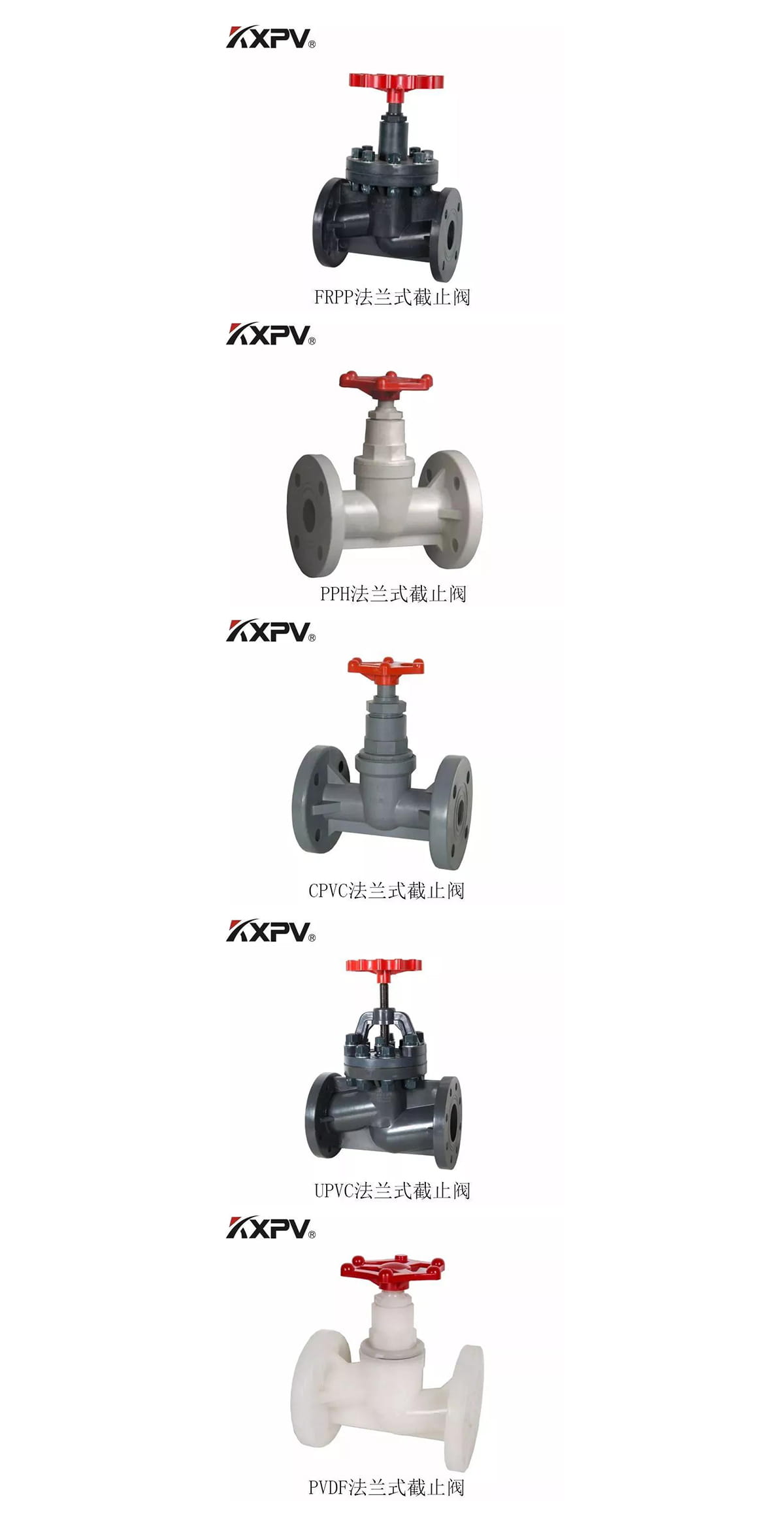

產品展示
