【科普貼】對夾式蝶閥安裝說明及步驟

對夾式蝶閥是工業管路中較為常見的閥門種類之一，對夾式蝶閥本身結構比較小，只需把蝶閥置入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，閥瓣厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力將很小，故具有較好的流量控制特性。

?

一、對夾式蝶閥安裝前說明

1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。

2、仔細核對閥門使用情況是否與其性能規范相符。（介質腐蝕強度、溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時清除。

4、可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

5、蝶閥在安裝時必須確保法蘭面和密封橡膠對中，緊固件對角均勻擰緊，密封面必須貼合完整；如果出現緊固件擰緊力度不均勻會出現橡膠凸起卡住閥瓣，或頂住閥瓣造成閥桿處泄漏。

?

二、對夾式蝶閥安裝步驟

對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。

?

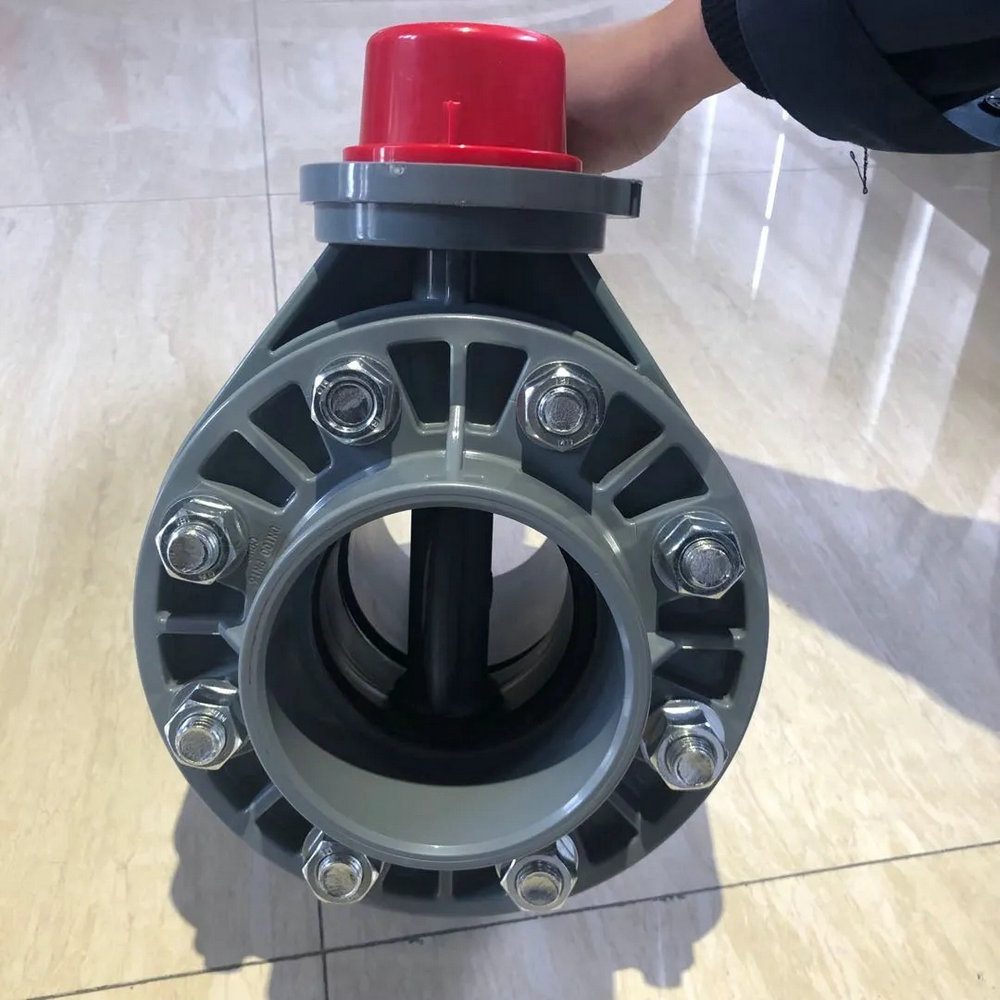

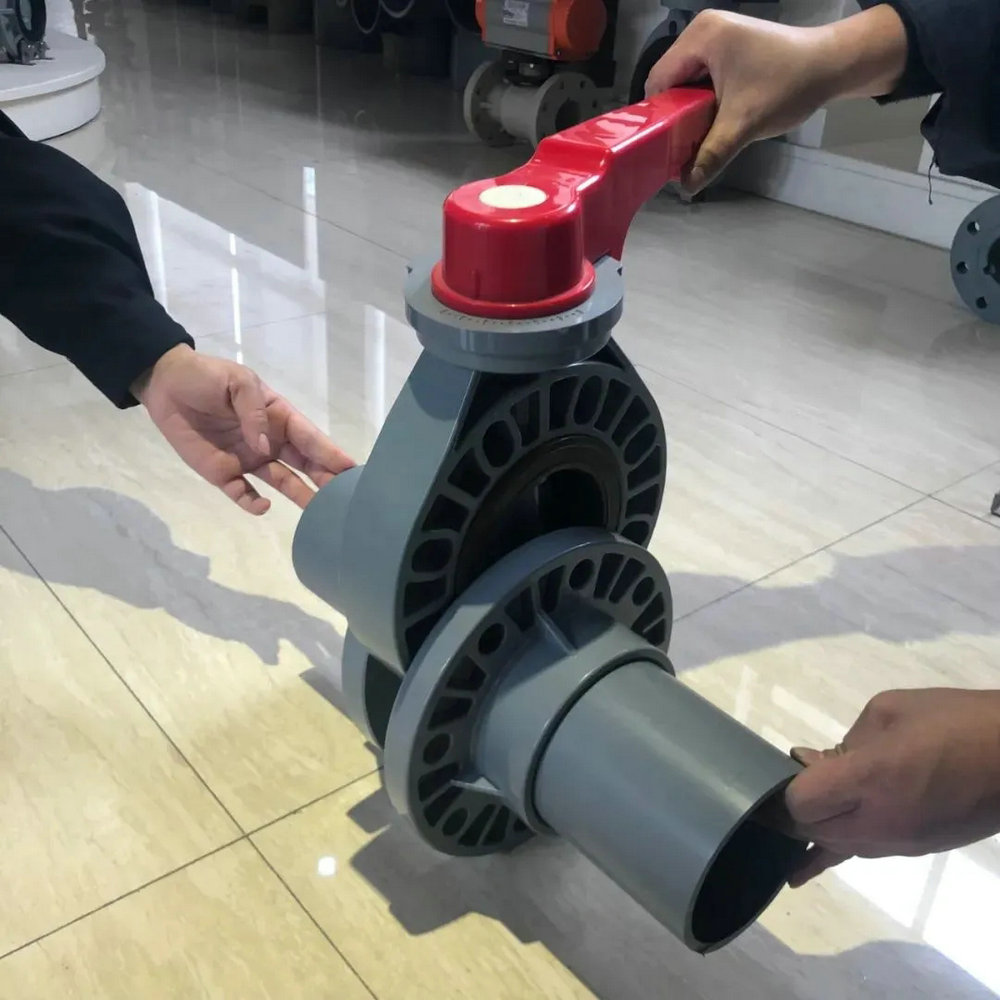

1、如圖所示，將處于關閉狀態的蝶閥置入管道法蘭中間；

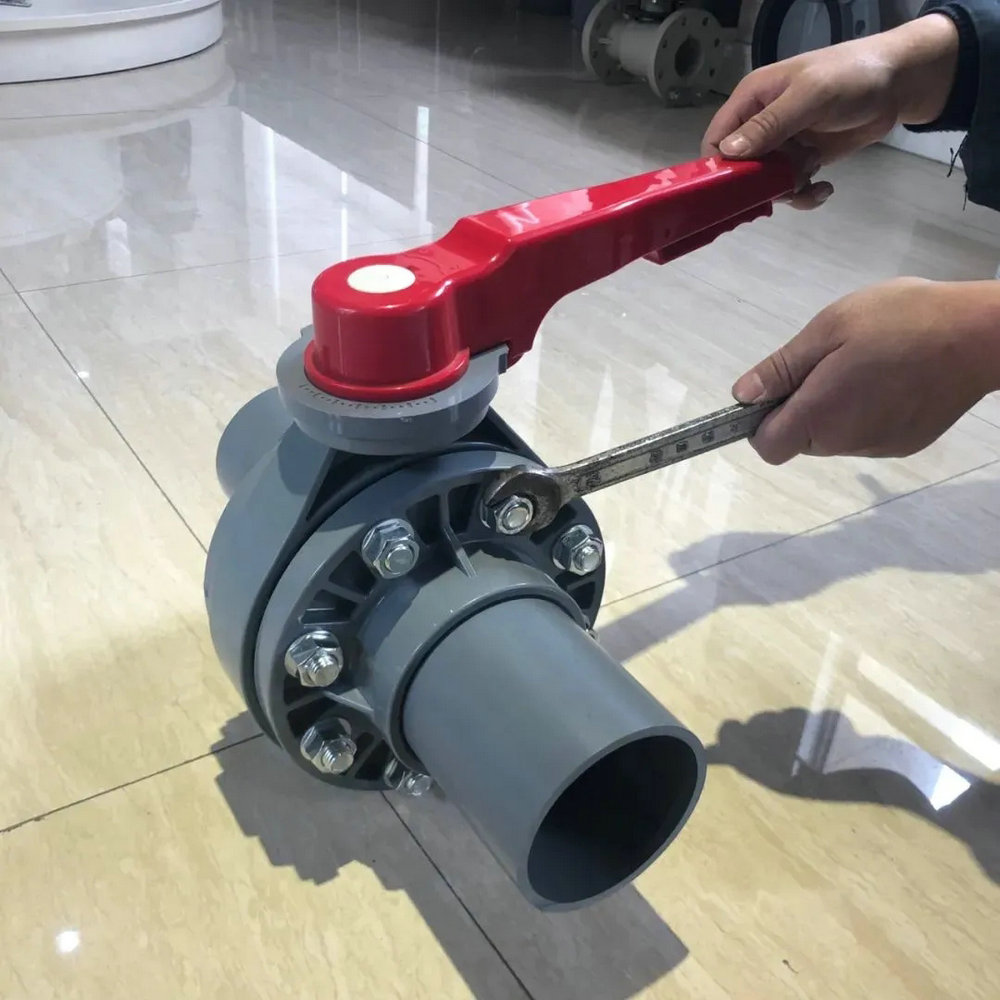

2、將閥門與兩端管道法蘭連接之穿插孔對正，并安裝雙頭螺栓緊固件（注意對角均勻鎖緊）；

3、閥門安裝好后，需開啟關閉閥門動作90°行程能自由運轉無卡滯現象，并確認閥瓣沒有能碰到管道內壁造成無法90°開到位；

本文來源自網絡，只為學習交流，無商業目的。

凱鑫管道科技有限公司蝶閥具有高度抗腐蝕性，良好的密封，安裝距離短，可節省安裝空間。DN200（包含DN200）規格以下可采用手柄、蝸輪、電、氣動執行器等外部開關，DN200以上由于扭力過大，無法使用手柄來啟閉。采用法蘭的形式可適用各類國、美、日標法蘭連接。歡迎廣大客戶前來訂購。

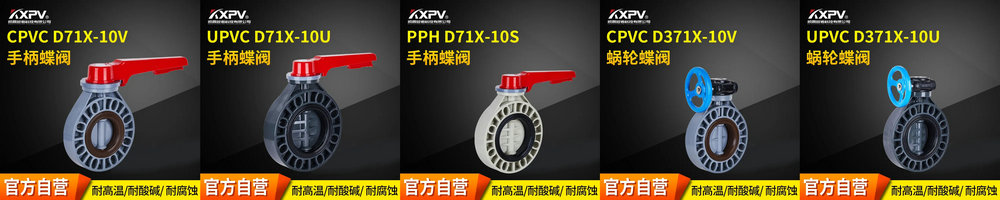

產品展示
