【科普貼】對夾式蝶閥安裝說明及步驟

對夾式蝶閥是工業管道中較常見的閥門類型之一。對夾式蝶閥本身結構比較小。只需將蝶閥置于管道兩端法蘭的中間，用雙頭螺栓穿過管道法蘭，夾緊蝶閥即可鎖緊管道中的流體介質。對夾式蝶閥特別適用于空間狹窄或管道間距較短的場所。當蝶閥處于全開位置時，閥瓣的厚度是介質流經閥體時唯一的阻力，因此閥門產生的壓力會很小，因此具有較好的流量控制特性。

一、對夾式蝶閥安裝前說明 開始安裝前，先用空氣噴霧清除管道上的異物，并用清水清洗管道內部。仔細檢查閥門使用情況是否與其性能規格相符。 （中等腐蝕強度、溫度、壓力）檢查閥門通道和密封面有無雜物，及時清除。可安裝在管道任意角度。為了維修方便，建議不要倒裝。 安裝蝶閥時，確保法蘭面和密封膠對中，緊固件對角線均勻擰緊，密封面必須完好無損；如果緊固件擰緊不均勻，橡膠突起會卡住閥瓣，或抵住閥瓣，導致閥桿泄漏。

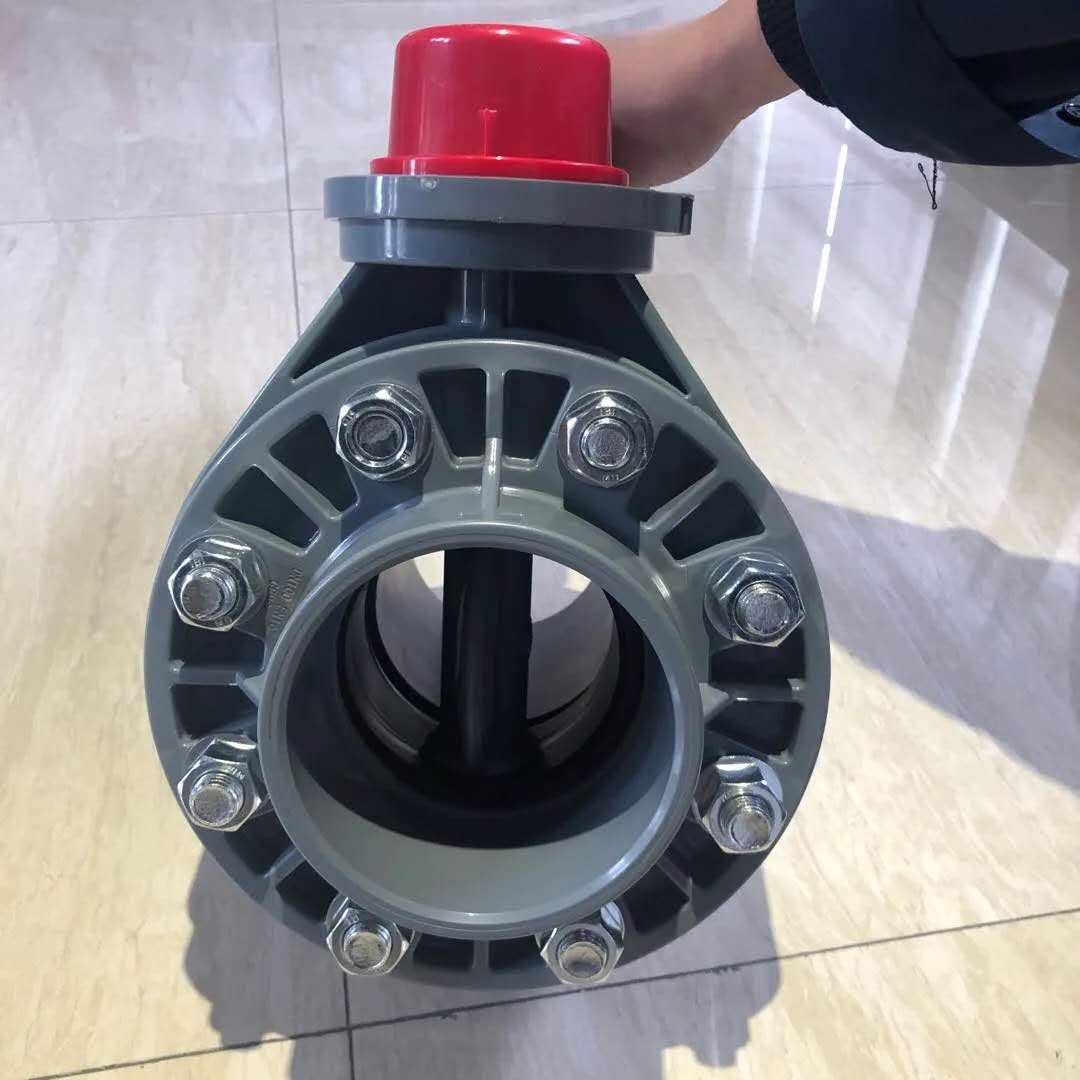

二。對夾式蝶閥的安裝步驟 對夾式蝶閥的正確安裝關系到蝶閥的密封程度和是否泄漏，包括工作條件下的安全性，用戶應了解安裝過程。如圖，將關閉狀態的蝶閥插入管道法蘭中間，

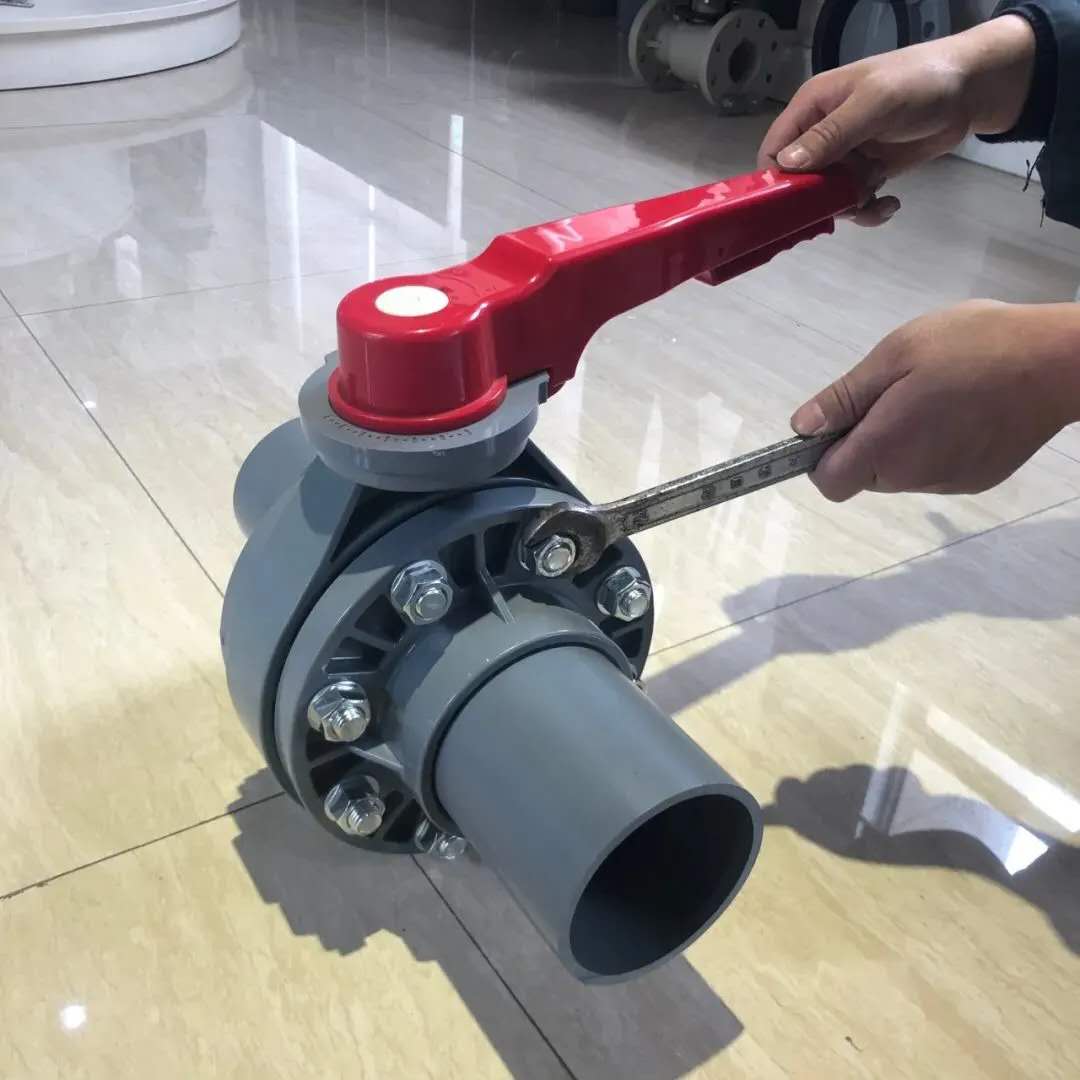

1. Align the valve and the flange of the two ends of the pipeline through the jack, and install stud bolt fasteners (note that the diagonals are evenly locked)，

1. 閥門安裝后，需要打開和關閉閥門。 90°行程可自由運行，不卡滯，確認閥瓣不接觸管道內壁，90°不能開啟，

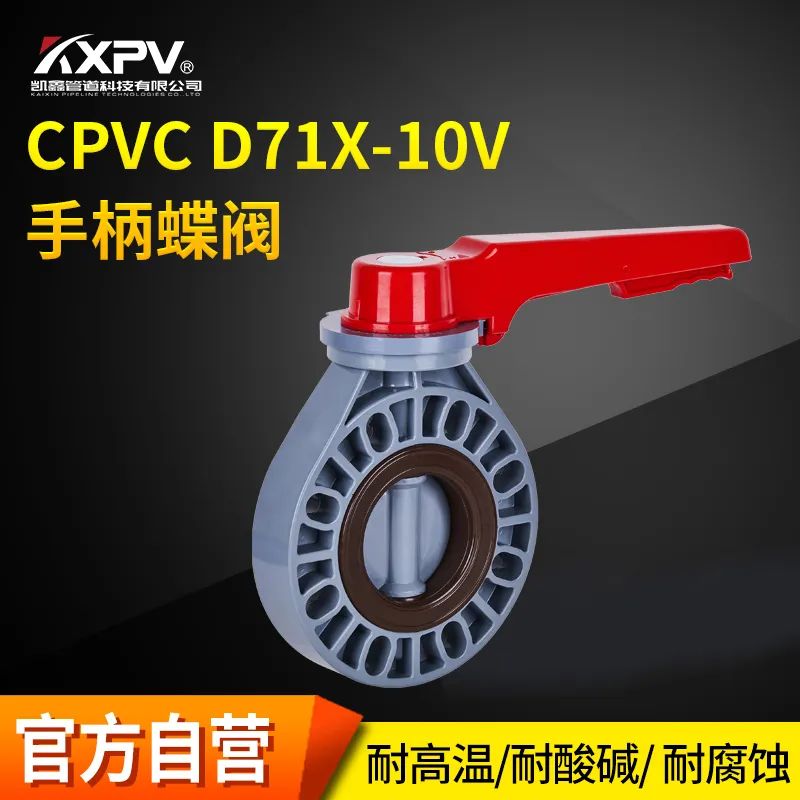

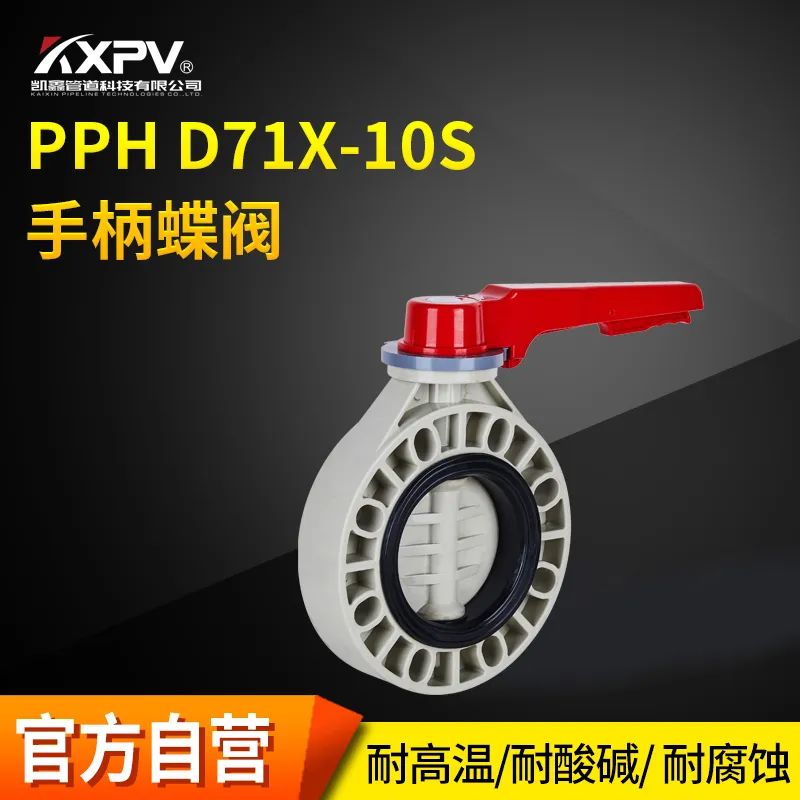

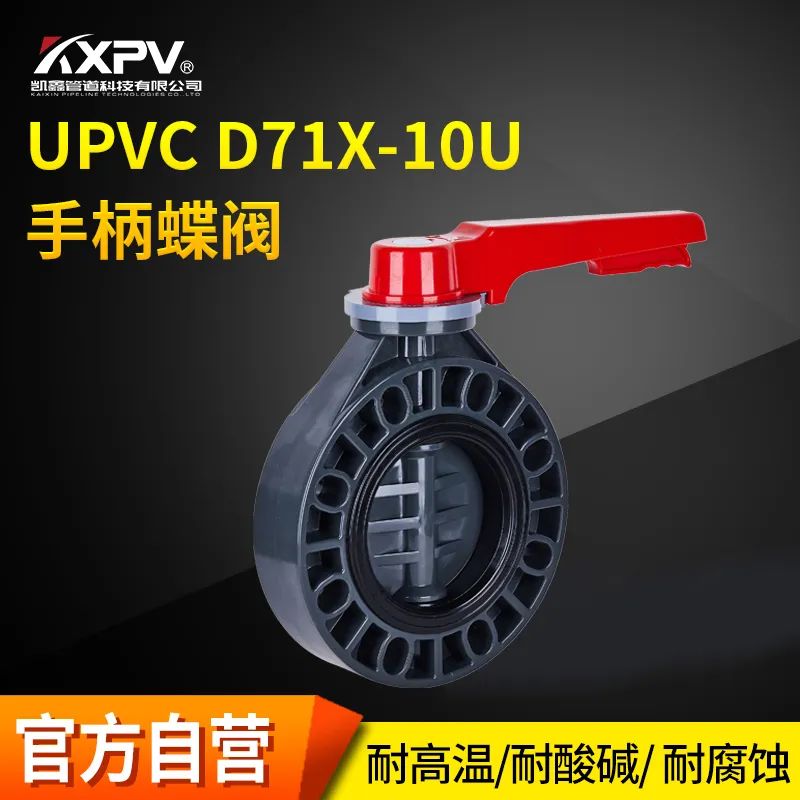

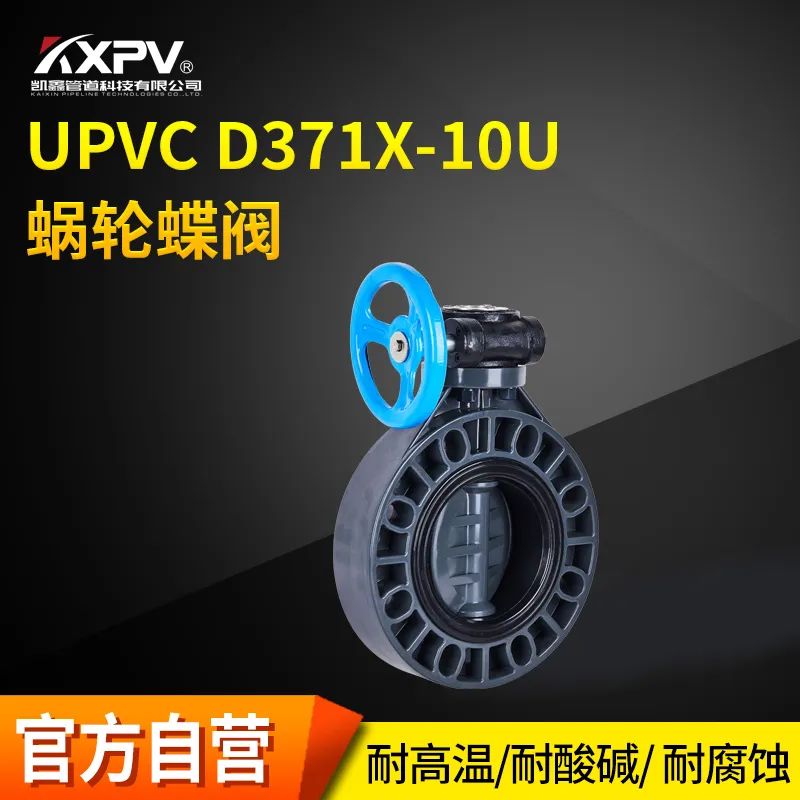

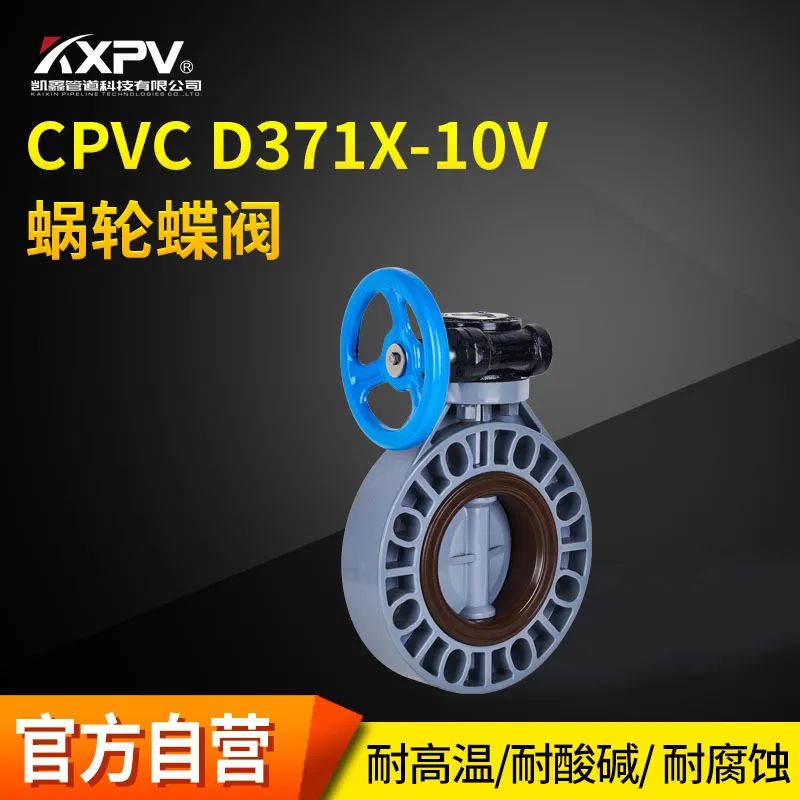

凱鑫管道科技有限公司蝶閥耐腐蝕性高，密封性好，安裝距離短，可節省安裝空間。 DN200（含DN200）規格以下，可使用手柄、蝸輪、電動和氣動執行器等外部開關。 DN200以上，因扭力過大，手柄不能開合。 法蘭形式可適用于各種國、美、日法蘭連接。 歡迎廣大客戶前來訂購。 產品展示

?

?
